CAD中螺旋线的绘制方法

2026-08-31 3,582 0

螺旋线常用于弹簧、螺纹等三维造型路径。通过螺旋线命令,可依次设定底面半径、顶面半径、圈数与高度完成绘制。以下为 CAD 中的操作方法。

  1. 输入快捷命令 HELIX,或选择“绘图—螺旋线”,进入螺旋线绘制功能。
  2. 在绘图区点击确定螺旋线的圆心。

指定圆心

  1. 在旁边输入底面圆的半径。
  2. 输入顶面圆的半径。

输入底面顶面半径

  1. 输入 T 回车,即可修改螺旋的圈数。

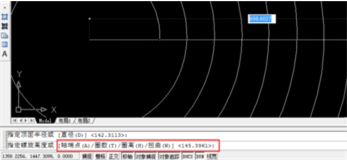

修改螺旋圈数

  1. 输入圈数后回车。

输入圈数

  1. 输入螺旋的总高度,按 enter 完成绘制。

输入螺旋高度

  1. 绘制完成的效果,可分别以俯视图与三维视图查看。

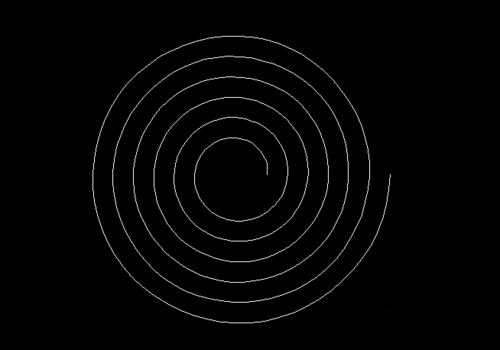

螺旋俯视图

螺旋三维视图

螺旋线命令通过依次设定底面、顶面半径、圈数与高度,可精确构造符合设计要求的螺旋轨迹。
