对象捕捉用于在绘图时自动吸附到图元的特征点(如中点、端点、交点等),是保证作图精度的关键设置。以下为中望CAD(ZWCAD)中启用并配置对象捕捉的步骤。

1. 右键点击 CAD 下方的“捕捉”按钮。

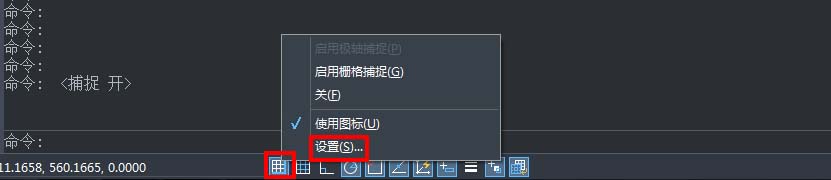

2. 再右键打开捕捉设置。

3. 打开草图设置里的“对象捕捉”。

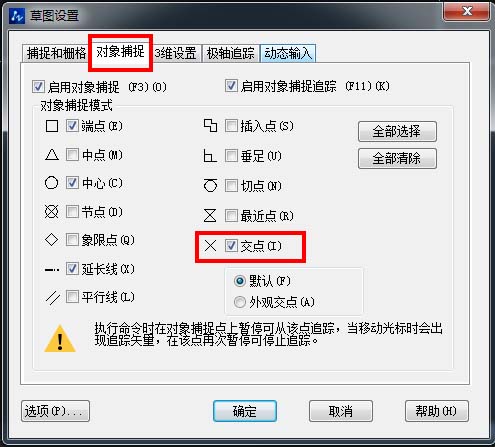

4. 在对象捕捉页面中勾选要设置捕捉的特征点(如交点、中点、端点等)。

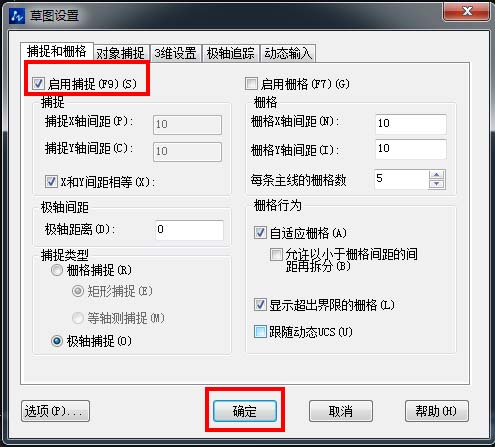

5. 在左上角勾选“启用对象捕捉”,再点击确定。

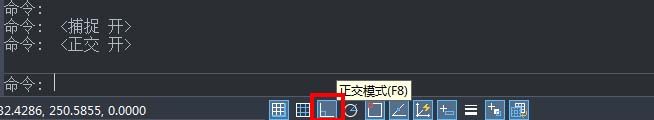

6. 打开正交,选择任一对象即可看到光标自动捕捉到交点等特征点。

在对象捕捉设置中勾选所需特征点并启用捕捉后,绘图时即可自动吸附到对应几何点,提高定位精度与效率。
