量取带有角度的斜线时,常规的对齐标注(如 DLI 的线性标注)不再适用,需采用动态输入、对齐标注等针对斜向尺寸的方法。以下以中望CAD(ZWCAD)中的三角形为例说明三种方式。

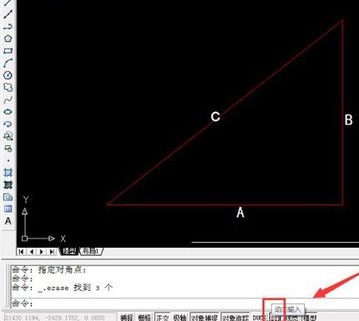

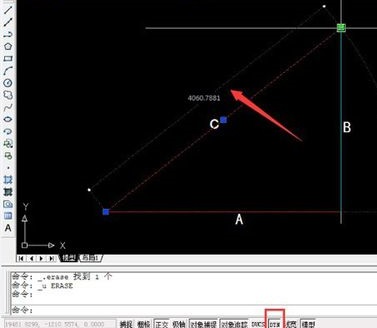

打开 CAD 底部的菜单栏,点击【DYN】开启动态输入命令。选中斜边并将鼠标移至斜线端点,即可直接看到其长度(如 4061mm)。

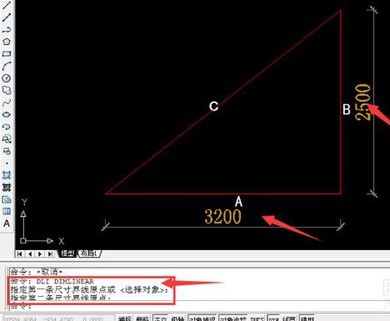

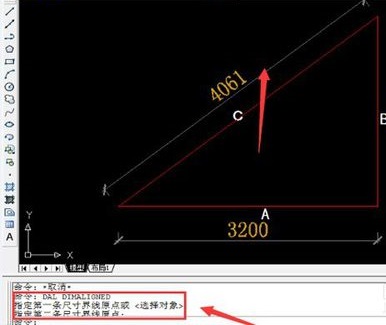

对 A、B 两条直线边,可输入命令 DLI(线性标注)端点相连直接显示长度;对 C 斜边,则应输入命令 DAL(对齐标注)端点相连显示长度。

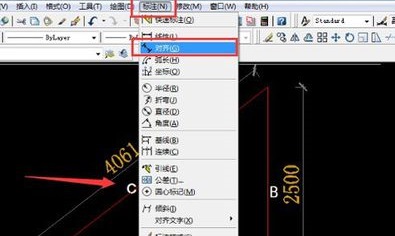

在命令栏选择“标注—对齐”,再拾取两端点,即可显示斜线长度。

动态输入适用于快速查看长度,对齐标注(DAL)则用于按斜向真实尺寸生成标注,两者结合可满足斜线长度的多种测量需求。
