CAD 中的图片通常以参照方式插入,当源文件被删除时,图纸中的图片会丢失。通过在图中重新插入图片副本,可使图形不再依赖外部源文件。以下为处理方法。

1. 首先观察问题发生的过程:在 CAD 中插入一张图片。

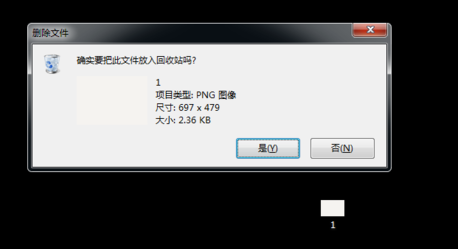

2. 删除源文件后,再回到 CAD 查看,图片变成了显示图片地址的占位状态。

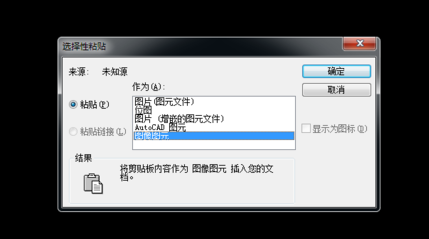

3. 解决方法:复制图片,在 CAD 中使用快捷命令 PA,选择图像图元。

4. 指定第一点和第二点即可完成图片的插入。

5. 再次删除源文件测试,可见 CAD 中的图片依然存在。

通过 PA 命令将图片以图元方式重新插入,可使图纸中的图片独立于外部源文件,避免源文件删除导致的图片丢失。
