打印线宽可通过多义线宽度、特性线宽及显示开关等方式进行控制。以下为中望CAD(ZWCAD)中的两种常用方法。

1. 点击左侧工具栏“绘图”中的第三个图标,或在命令框中输入 PL,启动多段线命令。

2. 通过参数 W 设置线宽。若出图比例为 1:10,计划打印宽度为 2mm,则绘制的线宽应为 20mm。

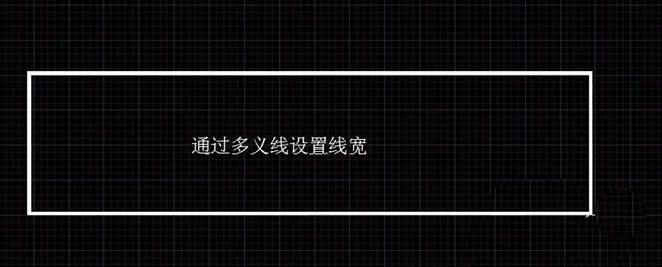

3. 随后即可绘制矩形,完成后如下图。

1. 在“特性”工具栏中设置线宽。

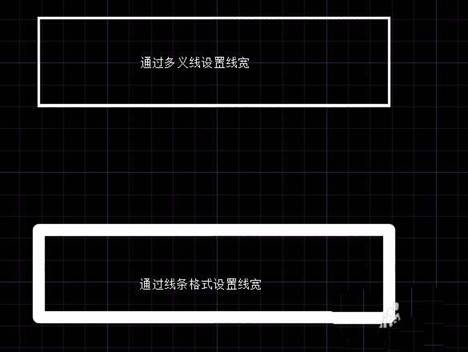

2. 选中要设置线宽的矩形,在特性工具栏中将线宽调整为 2mm。
3. 线宽调整后若仍显示为细线,可开启“显示线宽”开关以在屏幕上显示线宽宽度。

多段线宽度可依出图比例换算,特性线宽则直接作用于对象,两者结合显示开关即可实现所需打印线宽的控制。
