延伸命令用于将对象延长至指定边界。中望CAD(ZWCAD)既支持先选边界再选对象,也支持跳过边界选择由系统自动识别边界。以下为两种操作方式。

1. 打开中望CAD,打开需要延伸的文件。图中的四条横线是需要延伸的对象。

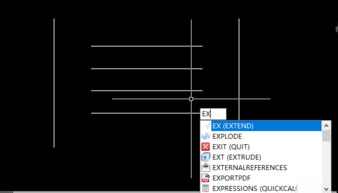

2. 在命令行输入 EX 延伸命令,按空格确认。

3. 选择右侧的竖线作为延伸边界,然后按空格。

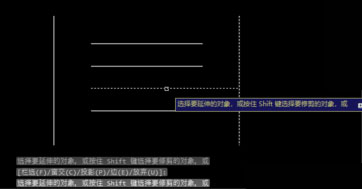

4. 选择要延伸的直线,可逐条选择,也可框选多条。

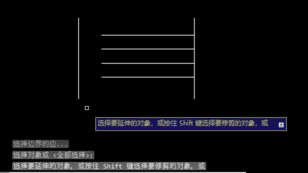

5. 另一快捷方式是输入延伸命令后连按两下空格,此时直接选择要延伸的对象即可,延伸边界由系统自动识别。

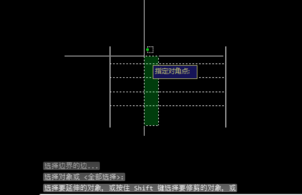

6. 最后框选四条直线,完成延伸,效果如下图所示。

延伸命令通过“边界+对象”或自动识别边界的方式,可将多条线快速延长对齐至目标边,是收边建模的常用工具。
