偏移(OFFSET)命令可按指定距离在与原对象等距的位置生成新的复制对象,广泛用于构造圆环、等距轮廓等结构。以下以圆为对象说明其操作方法。
- 打开 CAD 进入操作界面,在工具箱中找到圆形命令。

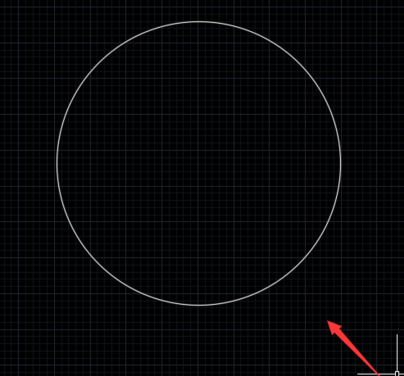

- 选择圆形命令后,在绘图区绘制一个圆。
- 绘制好圆后,在右侧找到偏移命令。
- 选择偏移命令,按需输入偏移距离,此处输入 100。

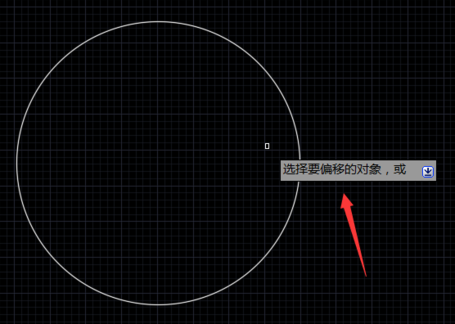

- 输入偏移距离后按回车键,系统提示选择要偏移的对象。

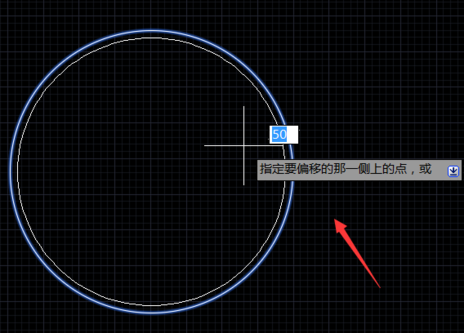

- 选中刚绘制的圆并按回车,系统提示指定偏移的一侧位置。

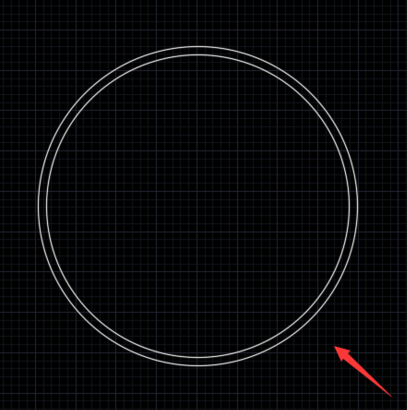

- 在圆内部单击鼠标左键,即得到一个与圆等距的同心圆,形成环形结构。
偏移的方向决定新对象位于原对象的内侧还是外侧,搭配不同对象可快速生成等距的平行或同心结构。
