对于包含圆弧段的不规则图形,直接逐点测量较难处理。可先用边界命令(BOUNDARY,快捷命令 BO)将开放边界转化为封闭多段线,再用列表查询读取面积。以下为操作步骤。

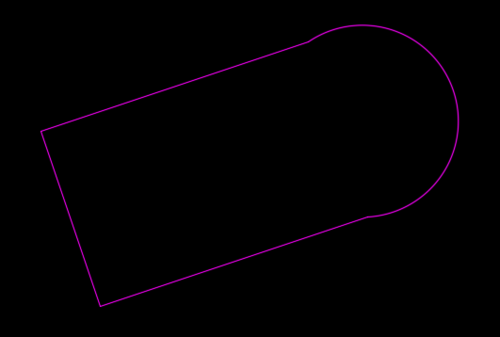

1. 打开 CAD,绘制一个包含弧线段的不规则图形,目标为求解其面积。

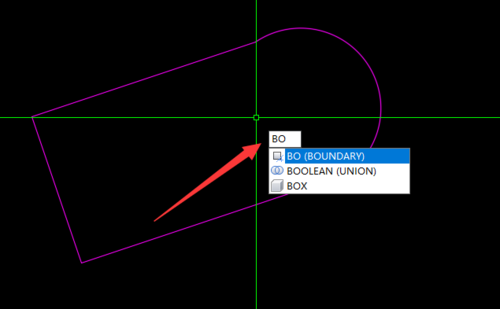

2. 输入快捷命令 BO 并回车,进入边界命令。

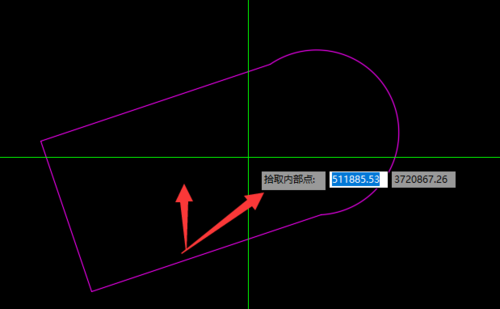

3. 拾取不规则图形内部的任意一点并单击,将该不规则图形转化为一个封闭区域。

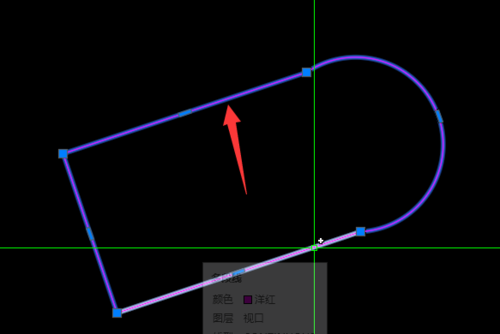

4. 选中生成的封闭图形。

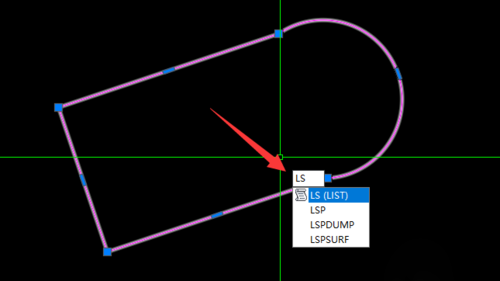

5. 输入快捷命令 LS 并回车,调出列表查询。

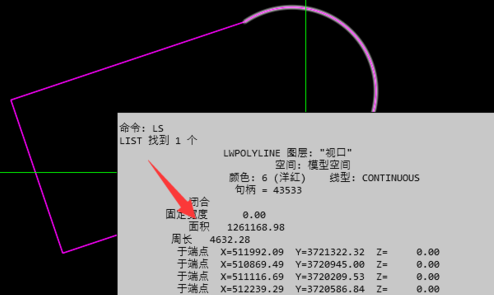

6. 弹出面积结果,即可看到该封闭图形的面积。

边界命令可自动识别并封闭包含圆弧的开放边界,配合列表查询即可便捷获得含弧线段图形的精确面积。
