管道转弯处以弯头连接。利用倒角(FILLET)命令的圆角功能,可在相互垂直的双线管道之间生成光滑的圆弧过渡,从而快捷地绘制弯头。弯头的弯曲半径通常依据管道直径确定。以下为操作方法。

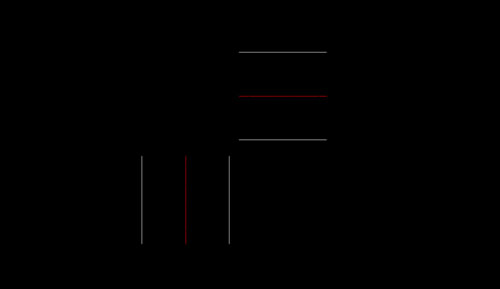

1. 绘制两条与所需管道尺寸一致、且相互垂直的双线管道。

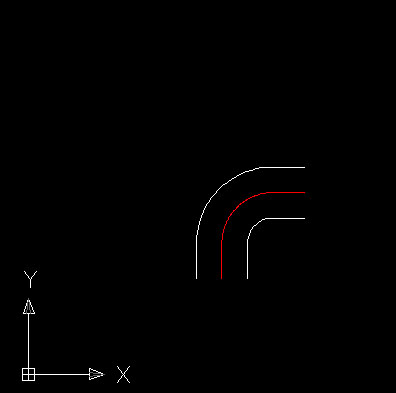

2. 输入倒角命令 F,再输入半径选项 R 并指定圆角半径。一般弯头中心线的弯曲半径为管道直径 D,外圆弧为 1.5D,内圆弧弯曲半径为 0.5D。

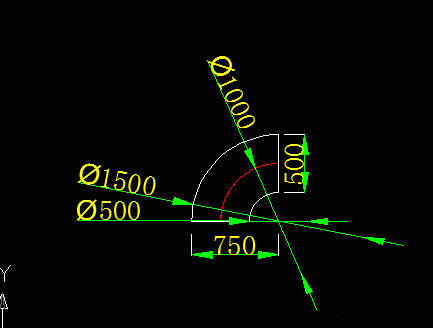

3. 绘制完成后,删除两侧多余的直线段,并连接弯头内外两侧,即得到完整弯头。

以直径倍数确定弯头各段弯曲半径,可保证弯头形状符合工程规范;配合修剪可得到干净规整的转角过渡。
