不规则图形的面积查询是制图中的常见需求。根据图形边界的构成方式,可分别采用 LIST、AREA 与 REGION+MASS... 等方式加以计算。以下为中望CAD(ZWCAD)中的操作方法。

LIST 命令对于由“直线”绘制的图形可测量出各线段长度;而对于用“多段线”绘制的封闭图形,则可直接读取其面积及该面域的周长。该命令的操作为:输入 LIST 命令并回车确定。

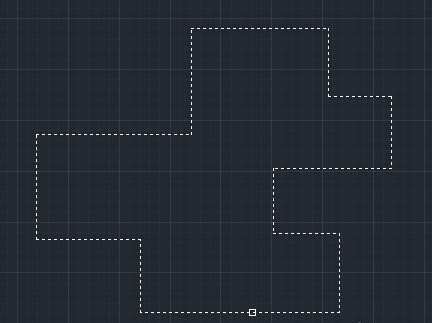

随后选择要查询的多段线绘制图形:

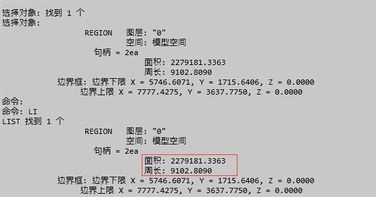

回车后查看输出结果,红框中已显示该图形的面积与周长。

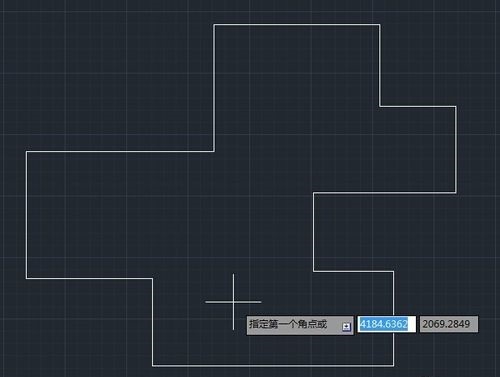

AREA 命令能够读取由线段组成图形的面积。输入 AREA 并回车:

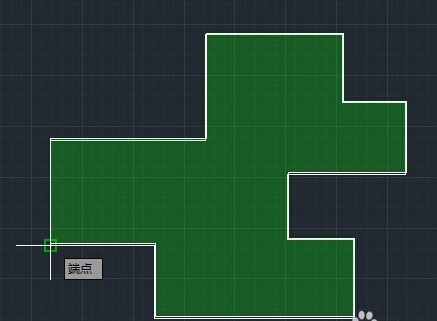

依次选择待测面积图形边界的各个顶点。

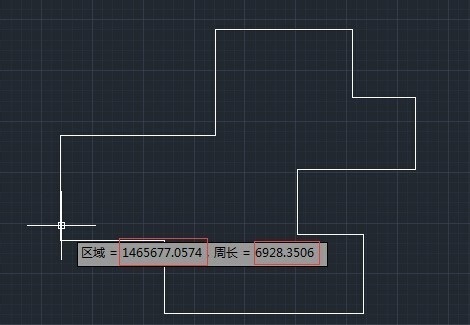

回车后即可查看图形面积与周长。

该方法主要针对由直线绘制且各端点尚未实际连接的面域图形。先以 REGION 面域命令将各边整合为统一面域,再以 MASSPROP 命令读取其相关参数。

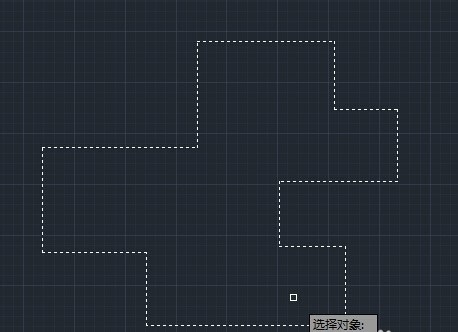

输入 REGION 命令并回车,选择直线绘制图形的所有边并回车,该图形即构成面域。

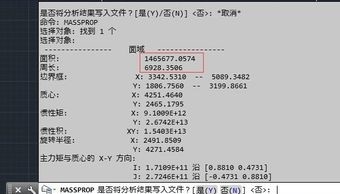

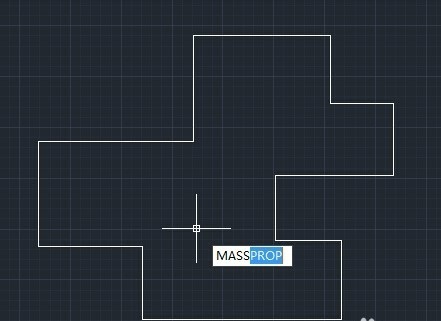

再输入 MASSPROP 命令并回车,选中图形后回车查看结果。

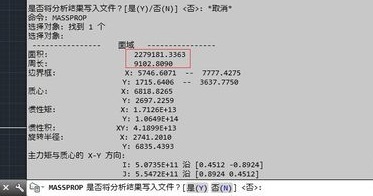

回车查看结果,下图即为以 MASSPROP 命令读取的多段线图形面积与周长显示。

三种方法分别适用于对象查询、逐点取角与面域属性读取等不同情形,可依边界特征灵活选用。
