连接件用于连接其他零部件,其建模主要依赖草图绘制、拉伸及不对称倒角等功能。本文以中望3D为例,演示一个对称连接件的建模流程。
- 单击“新建”,新建一个零件文件。

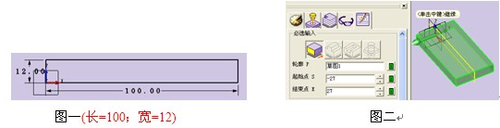

- 在绘图区域单击鼠标右键,选择“插入草图”,弹出【草图】属性管理器;选择 YZ 平面后点击确定,进入草图绘制并绘制出草图(草图1)。点击按钮退出草图;随后单击【拉伸】按钮,在属性管理器中设定轮廓为草图1,起始点 S 为 -27、结束点 E 为 27,确认后结束拉伸。

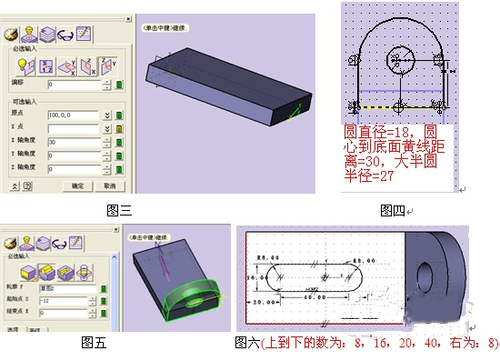

- 在绘图区右击选择“插入基准面”,用 YZ 平面创建一个基准面;创建好后再次插入草图,选择该基准面绘制草图(草图2)并退出;单击【拉伸】按钮,在属性管理器中先选择“加运算”,设定轮廓为草图2,起始点 S 为 -12,结束点 E 为 0,确认后结束拉伸。

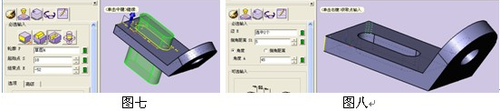

- 在绘图区右击选择“插入草图”,在第一步拉伸特征的顶面上绘制草图(草图3)并退出。单击【拉伸】按钮,此处必须选择“减运算”,轮廓选择草图3,起始点与结束点只需超出第一步特征顶面与底部,单击确认。
- 单击【造型】工具栏下的【不对称倒角】按钮,选择需要倒角的两条边并按图示设置,确认后即得到最终的连接件。
该流程综合运用草图、加/减拉伸与不对称倒角,展示了参数化建模中多特征叠加构建零件的典型思路。
