CAD 默认的文字为横排。如需输入竖排文字,可基于带“@”前缀的竖排字体样式创建单行文字,再将其旋转 -90° 即可得到竖排效果。以下为操作步骤。

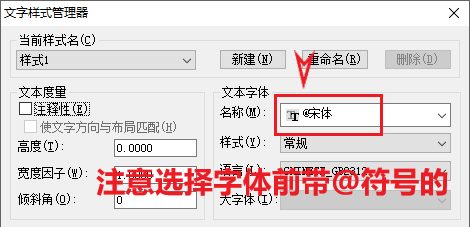

- 打开 CAD 软件,在菜单中选择“格式—文字样式”(二维草图画面可切换至工具选项卡并找到样式管理器),打开“文字样式管理器”,新建一个“样式1”——该样式的字体名称前带有 @,即为竖排字样式。

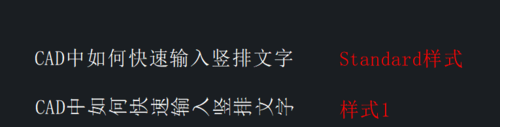

- 将样式工具栏中的文字“样式1”置于当前,输入快捷键 text 并按空格输入单行文字。查看实时效果。

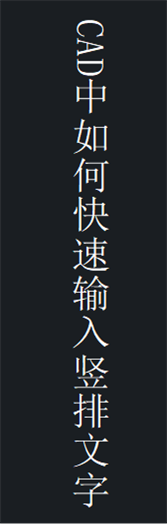

- 将文字旋转 -90°:选中输入的文字,输入命令 ro 并按空格,指定基点后输入旋转角度 -90,再按一下空格确认,即得竖排文字。
输入命令时需将输入法置于英文状态,以免命令键入被中文输入法干扰。
