旋转命令(Rotate)除常规的角度旋转外,还提供“复制旋转”与“参照旋转”两种选项,可分别满足保留原对象旋转新副本、以及按参照方向旋转的需求。以下为使用方法。

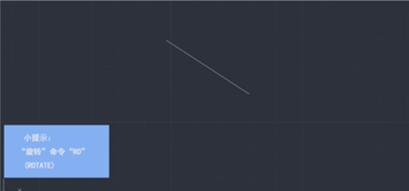

1. 打开 CAD,先绘制一条直线,输入旋转命令 RO。

2. 指定直线一端为旋转基点,移动鼠标进行手动旋转,或直接输入目标角度将其旋转至该角度。

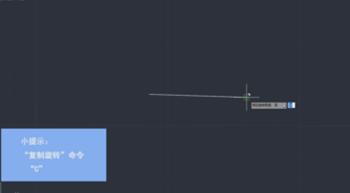

3. 输入旋转命令 RO,指定基点后,再输入复制旋转命令 C。复制旋转会在原直线保持不动的同时,另复制一条直线进行旋转。

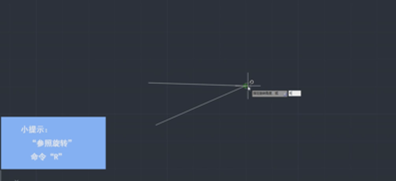

4. 输入旋转命令 RO,指定旋转基点,再输入参照旋转命令 R;
   选中两线的交点,接着选中需要旋转直线的另一端点,随后点击参照直线的另一端,即可使目标线旋转至与参照线方向一致。

三种旋转方式各有所长:普通旋转用于精确角度,复制旋转用于保留原件的同时生成副本,参照旋转则用于将对象对齐到任意参考方向。
