绘制直线时,若对象捕捉默认勾选了端点,光标会频繁吸附到既有对象的端点,进而影响在新位置自由绘线。通过调整对象捕捉设置,可取消端点捕捉并改用垂足、最近点等模式。以下为操作方法。

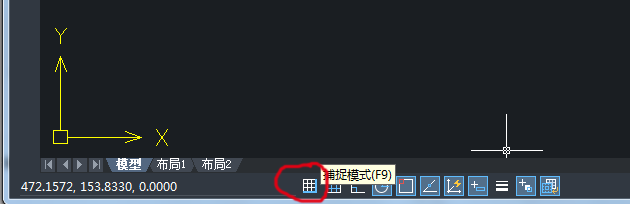

1. 打开中望CAD并新建文档。按 L+空格选择直线工具,绘制第一条直线。在软件窗口最下方找到捕捉模式按钮。

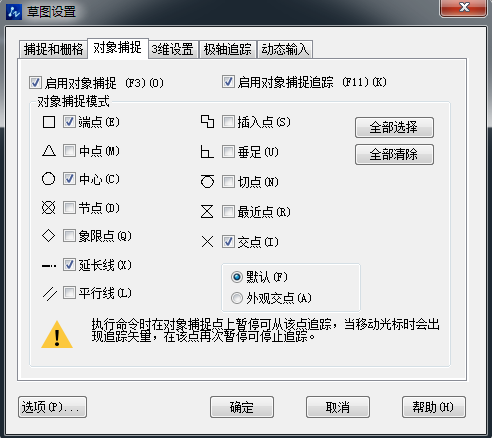

2. 右击该图标,在弹出的菜单中选择“设置—对象捕捉”。默认勾选了“端点”,此时可取消端点,改勾选“垂足”与“最近点”,完成后点击确定。

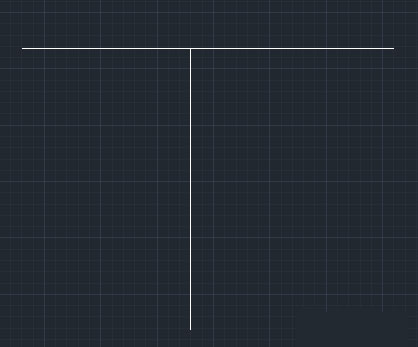

3. 随后再拉第二条直线进行测试,可见其已不再自动跳转到端点位置。

通过调整对象捕捉组合,可将默认吸附行为切换为更适合当前绘制的模式,是提高绘图自由度的有效手段。
