拉伸(STRETCH)命令可沿指定方向对图形中的线段进行拉长或缩短,常用于修改已有图形的尺寸。其正确用法是以交叉窗选方式框选待改变的边,再指定基点与移动距离。以下为中望CAD(ZWCAD)中的操作方法。

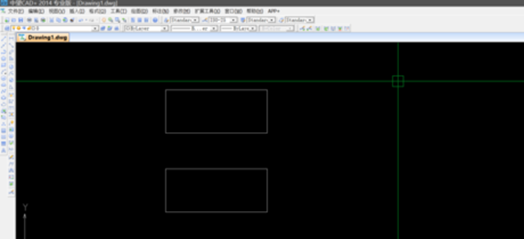

1. 打开中望CAD,绘制两个完全相同的矩形作对比,其中上方一个作为参考,对下方一个矩形进行拉伸。

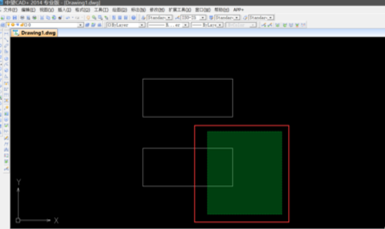

2. 从右下角向右上角进行窗选,选择想要拉伸的线(交叉窗选会把接触的边一并选中)。

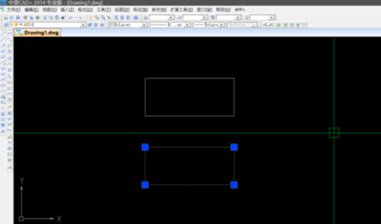

3. 选定要拉伸的线后,输入拉伸命令 S,或在工具栏中找到拉伸命令。

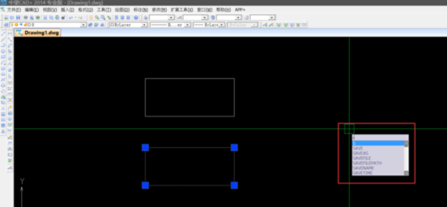

4. 输入拉伸命令后直接回车或按空格,进入下一步操作。

5. 选择一个拉伸基点,用鼠标单击后,沿拉伸方向移动,按需设定拉伸长度。

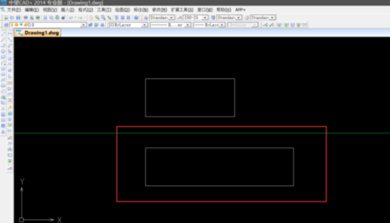

6. 放开鼠标确认后,即得到拉伸后的效果,可见所选线条已被拉长。

需留意,中望CAD 的多数命令操作与通用 CAD 保持一致,可参考相应命令习惯进行操作。
