利用圆、切线、镜像、延长与修剪等命令的组合,可以构造出具有一定艺术感的双心连环图案,并可进一步填充上色。该方法在享受制图乐趣的同时,也有助于训练对相切关系和对称结构的把握。以下为具体步骤。

1. 首先画出两个小圆,并分别画出其水平方向倾斜 30° 的直径。

2. 以直径的两个端点为切点,分别作出两圆的切线。

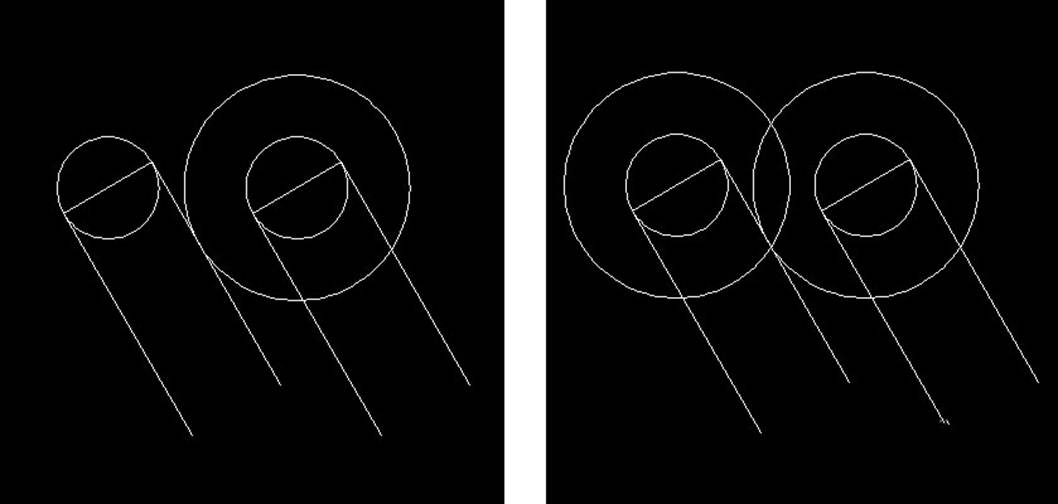

3. 以右边小圆的圆心为原点,作大圆使其与左边小圆的切线相切;随后将大圆复制到左边小圆圆心处,构成两个同心圆环。

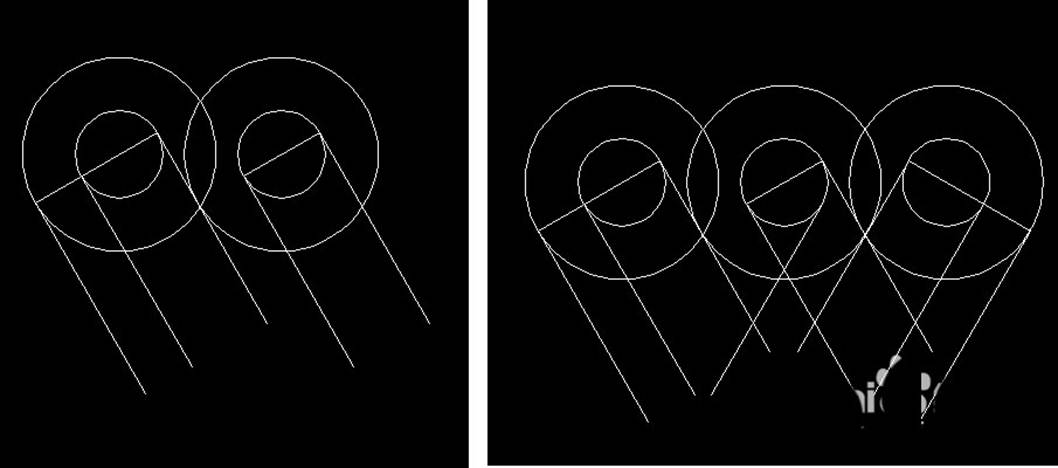

4. 将左侧小圆的直径延长至与大圆相交,以交点为切点作切线;再以右侧小圆圆心为原点,对左侧圆及其切线作镜像。

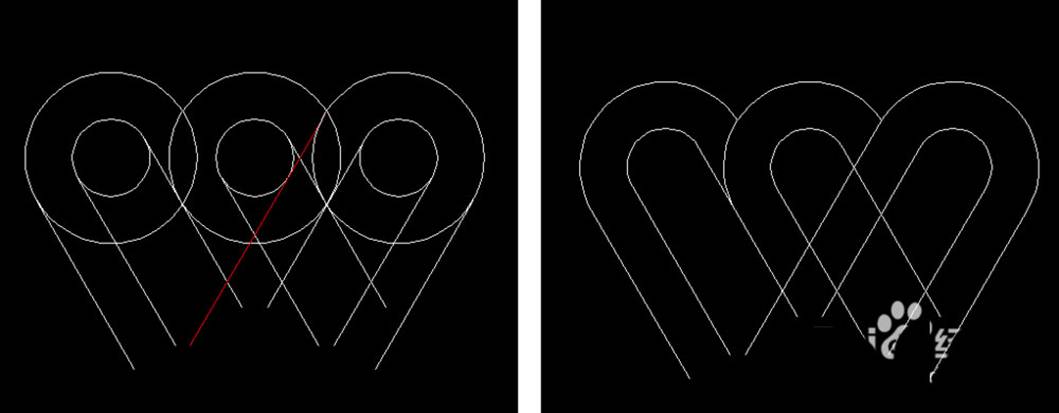

5. 将图中红色线条延长至与最右侧大圆相切,并修剪所有圆,仅保留上半部分轮廓。

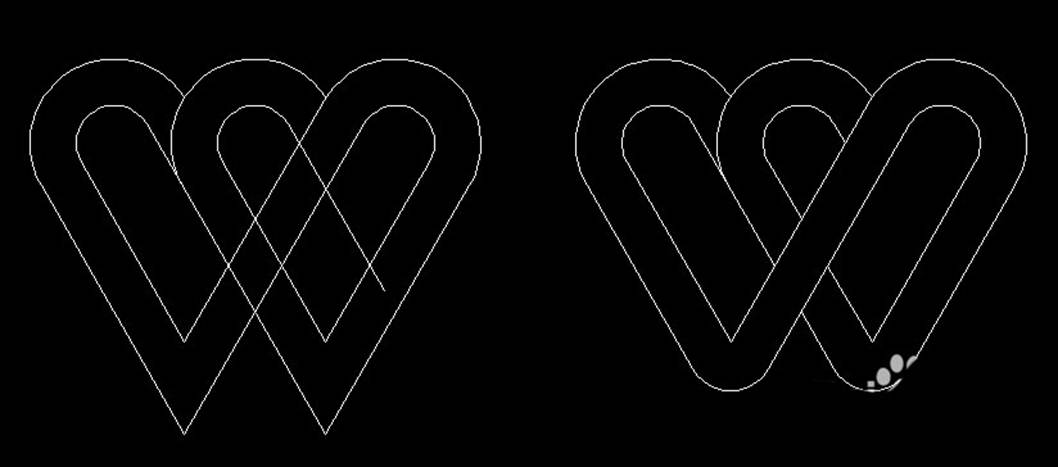

6. 将切线延长至相交,并修剪多余部分,再将底部的尖角以圆角过渡,完成基本图形。

7. 最后根据个人喜好为图案上色,即可完成连环双心。

该练习综合运用了相切、镜像、延长与修剪等基本手段,是提升 CAD 平面构图能力的良好范例。
