在工程制图与测绘数据处理中,经常需要对图纸上大量点位的坐标进行逐一读取。若依赖手动逐个记录,效率低下且易出错。中望CAD(ZWCAD)提供了基于 ID 命令的坐标查询机制,结合命令重复与鼠标捕捉,可实现对多点坐标的高效批量读取。
针对同一张图纸存在大量待测点的情形,建议遵循以下流程以获得最高的读取效率。
- 启动软件后,将光标定位至页面下方的命令输入区域,准备调用坐标查询功能。
- 在命令输入框中录入 ID,随即激活坐标查询工具,并进入取点状态。

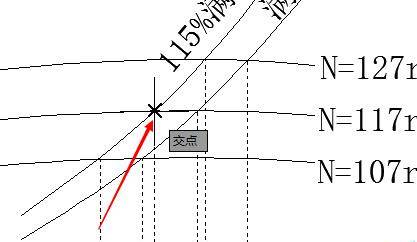

- 移动光标至目标交点,利用对象捕捉将该点精确锁定后单击,即完成一次读取。
完成读取后,该点的坐标会实时显示于命令输入框上方的信息栏中,可直接读取。
对于需要连续读取多个点的场景,无需重复输入指令——仅需按下空格键即可重新启用该命令,随后按上述步骤继续取点即可。
为提高效率,可在批量取点时暂时不返回查看坐标,先连续完成一定数量的点读取,待坐标累积到相当数量后,再一次性从命令栏上方的滚动记录中集中读取全部坐标数据。
此外,通过拖动命令栏边缘可扩大其显示区域,使回显信息更完整,便于核对数据。
按此流程即可高效完成大量点坐标的批量读取,有效提升绘图与数据处理效率。
