中望CAD绘制挤出机螺杆平面图

2026-08-31 3,579 0

挤出成型设备包括主机与辅机,主机(挤出机)由挤压系统螺杆、机筒、加料装置等组成;螺杆作为挤出机的核心,对产品质量与产量影响重大。其平面图绘制如下:

1. 打开 CAD,将线型设置为点画线,用直线命令画一条点画线作为中心线;CAD绘制挤出机螺杆平面图的教程

2. 将线型设置为实线,在中心线上下各画一条直线;CAD绘制挤出机螺杆平面图的教程

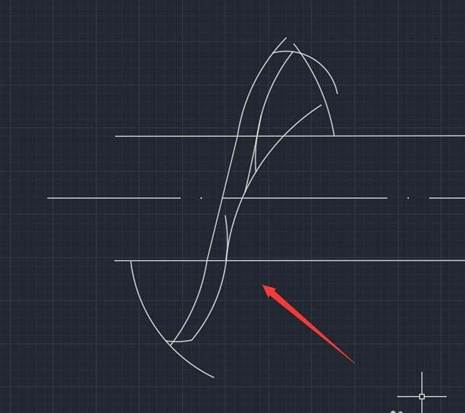

3. 在菜单【绘图】里找到圆弧命令,画出圆弧线;CAD绘制挤出机螺杆平面图的教程

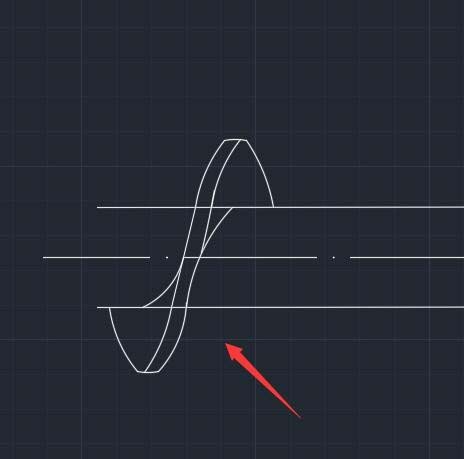

4. 在菜单【修改】里找到修剪命令,删除多余线条;CAD绘制挤出机螺杆平面图的教程

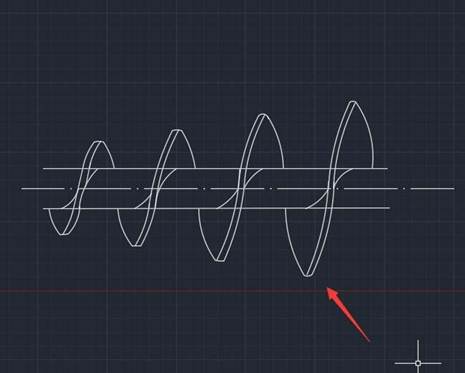

5. 重复上述步骤完成螺杆其他部分,即得挤出机螺杆平面图。CAD绘制挤出机螺杆平面图的教程
