让中望CAD文字沿弧线排列

2026-08-31 3,582 0

利用定数等分命令可将文字沿弧线均匀排列:

1. 先画一个大圆弧,在大圆弧尾端画一个小圆弧(小圆弧半径朝外),用合并功能将两段圆弧合并成多段线;怎么让CAD的文字沿着弧线排列怎么让CAD的文字沿着弧线排列

2. 编辑一个文字,修改大小,将对正关系改为「正中」;

3. 将文字创建成块:输入 B 回车,在块定义对话框中命名,选择对象为文字,拾取点选文字下方正中,确定;

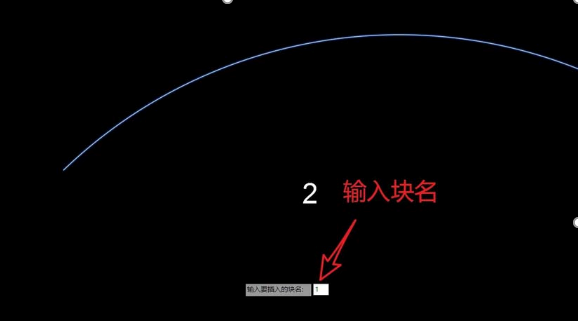

4. 输入 DIV 选择圆弧作为等分对象,输入 B 回车,输入块名回车,对齐与对象选择默认 Y 回车,输入数量回车,文字即均分对齐;怎么让CAD的文字沿着弧线排列怎么让CAD的文字沿着弧线排列

5. 选中所有文字,输入 X 炸开,再编辑单个文字为所需句子。怎么让CAD的文字沿着弧线排列怎么让CAD的文字沿着弧线排列
