中望CAD调整带属性块中文字的位置

2026-08-31 3,587 0

在不分解块的情况下调整块中属性文字的位置,有以下两种方法:

1. 定义块前设置可调整

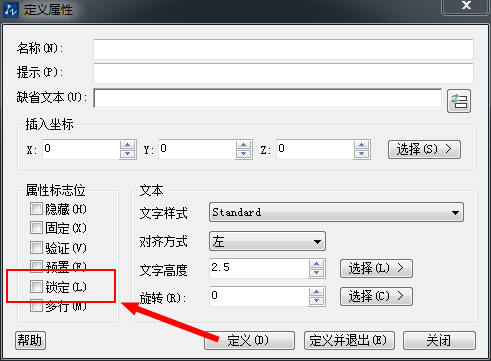

定义块属性时取消「锁定位置」的勾选,插入块后属性即可用夹点方式移动到任意位置:选择块后属性的插入点会显示,激活插入点即可拖动到新位置。CAD带属性的块中文字的位置如何调整CAD带属性的块中文字的位置如何调整CAD带属性的块中文字的位置如何调整

2. 已定义块通过属性修改并同步

在块编辑器或在位编辑中修改属性的定义,将「锁定位置」改为「否」后保存;再在命令行输入 ATTSYNC 更新该块,同步后即可移动原有块的属性位置。
