洗菜盆是室内设计的常见构件,绘制方法如下:

1. 输入 REC(矩形命令),选择圆角选项 F 输入 30,再输入 680×455,绘制长 680、宽 455、圆角半径 30 的圆角矩形;CAD如何画洗菜盆

2. 再次输入 REC,选择圆角选项 F 输入 60,再输入 290×340,绘制长 340、宽 290、圆角半径 60 的圆角矩形;CAD如何画洗菜盆

3. 将小圆角矩形移动到大圆角矩形左侧(距左 34、距上 75、距下 40),再复制一个到右侧对称位置;CAD如何画洗菜盆

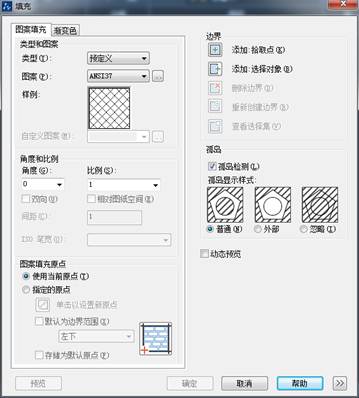

4. 输入 C 画半径为 25 的圆,再画半径为 23 的同心圆(可向内偏移 2 获得),将内圆进行图案填充;CAD如何画洗菜盆

5. 利用圆与直线命令绘制手把,CAD如何画洗菜盆 完成洗菜盆。
