机器零件加工必然存在尺寸误差，实际零件与理想状态之间的形状差异称为形状误差，相互位置的差异称为位置误差，统称形位误差。

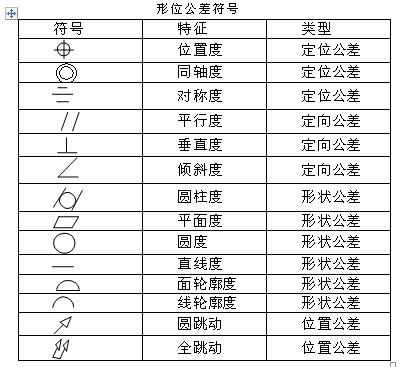

形位公差符号

形位公差符号包括定位公差、定向公差、形状公差与位置公差，标注时由形位公差符号与公差值组成。

形状公差与位置公差

形状公差：零件几何要素（点、线、面）实际形状相对理想形状的允许变动量，给出形状公差要求的要素称为被测要素。

位置公差：零件要素实际位置相对理想位置的允许变动量，用来确定被测要素位置的要素称为基准要素。

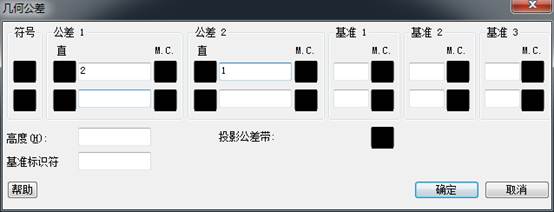

标注操作

形位公差的快捷键为 TOL，也可通过菜单栏「标注」|「公差」或工具栏「标注」|「公差」调用。
