对齐标注可使标注信息与线段保持平行,即使图纸旋转也保持一致,适合斜线等倾斜对象的尺寸标注。以下为使用方法。 打开 CAD,在菜单栏选择“标注—对齐”,或在命令行直接输入 DAL。 用鼠标拉出两个尺寸界线原点,再任意单击一点,即可确定尺寸位置。 中望CAD 还增加了对齐标注选项,直接在顶部菜单栏选择工具选项板即可便捷标注。 对齐标注以两点定界线、再定方向,可让标注沿斜向线段排布,是标注倾斜尺寸的便利方式。

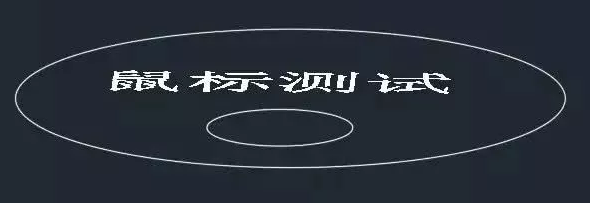

除前后滚动缩放图形外,鼠标滚轮还可配合按键实现平移、全部显示、旋转视角与快速调出捕捉菜单等功能。以下介绍其多种用法。 按住鼠标滚轮不放并拖动,起到 pan 平移功能,绘图区出现“手”形光标,可用于平移图形。 双击鼠标滚轮相当于 zoom 中的全部显示功能,使所有图形出现在绘图区。 按下 Shift 键并用滚轮拖拽,可将视图调整为空间(三维旋转)视图。 按下 Ctrl 键同时拖拽鼠标滚轮,可对视图进行水平或垂直移动。 在命令行输入 MBUTTONPAN 并将其值设为 0,即可在绘图区点击鼠标滚轮快…
栅格配合栅格捕捉可用于精确绘图,设定合理的间距与范围后即可捕捉栅格点。栅格可用多种方式打开,并需在特定情况排除不显示的问题。以下分别说明。 一、打开栅格的方式 可使用快捷键命令 F7。 点击下方功能按钮。 在命令行输入 grid 打开栅格。 通过快捷命令 dsettings 打开草图设置,启用栅格。 二、栅格打开却不显示的处理 方法一:检查 limits(图形界限范围)。只有当图形在界限范围内或当前视口小于界限范围时,才能看到栅格点。 方法二:用 dsettings 打开草图设置查看栅格间距,像…

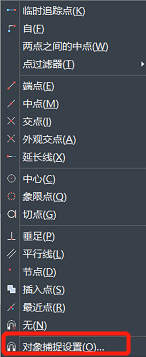

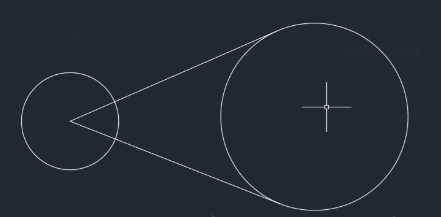

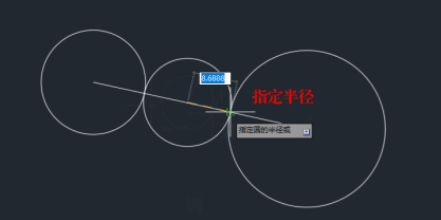

命令修饰符可快速进行切点、中点与距离等的捕捉,解决绘图中的定位难题。以下介绍 TAN、M2P/MTP 与 FROM 三个常用修饰符的用法。 一、TAN——切点捕捉 在命令行直接输入 TAN 并按空格,以圆心为起点,在另一个圆上选择切点,即可绘制两圆的切线。 二、M2P/MTP——中点捕捉 这两个命令效果相同,可快速捕捉任意两点之间的中点。例如可借此绘制两圆之间的相切圆。 三、FROM——距离捕捉 选取任意一点后输入 FROM 命令并回车,指定基点后输入距离即可按相对距离定位,在指定位置绘制图形的…

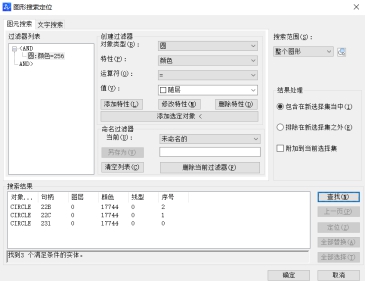

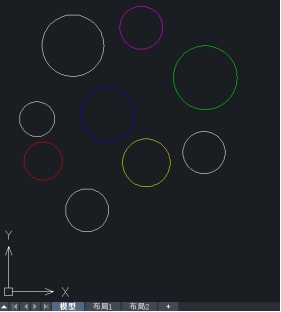

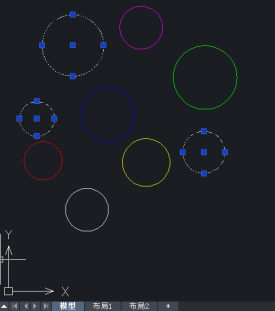

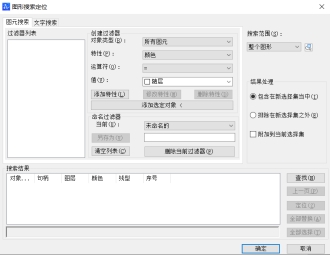

图形搜索定位又称对象过滤器,可依据对象类型与特性条件快速筛选出图中的目标对象。以下以查找白色圆为例说明其用法。 在命令行输入 FI 并回车,打开图形搜索定位。 在弹出的对话框中,将对象类型选择为“圆”,特性为“颜色”,值选择为“白色”,点击“添加特性”,再单击“查找”,符合条件的对象即在查找结果中显示。 单击“确定”则会将查找结果在绘图区域中显示出来。 对象过滤器按需设定对象类型与特性值,可依据多条件组合快速筛选对象,在复杂图形中定位目标时十分高效。

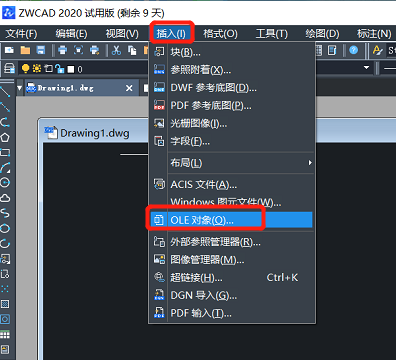

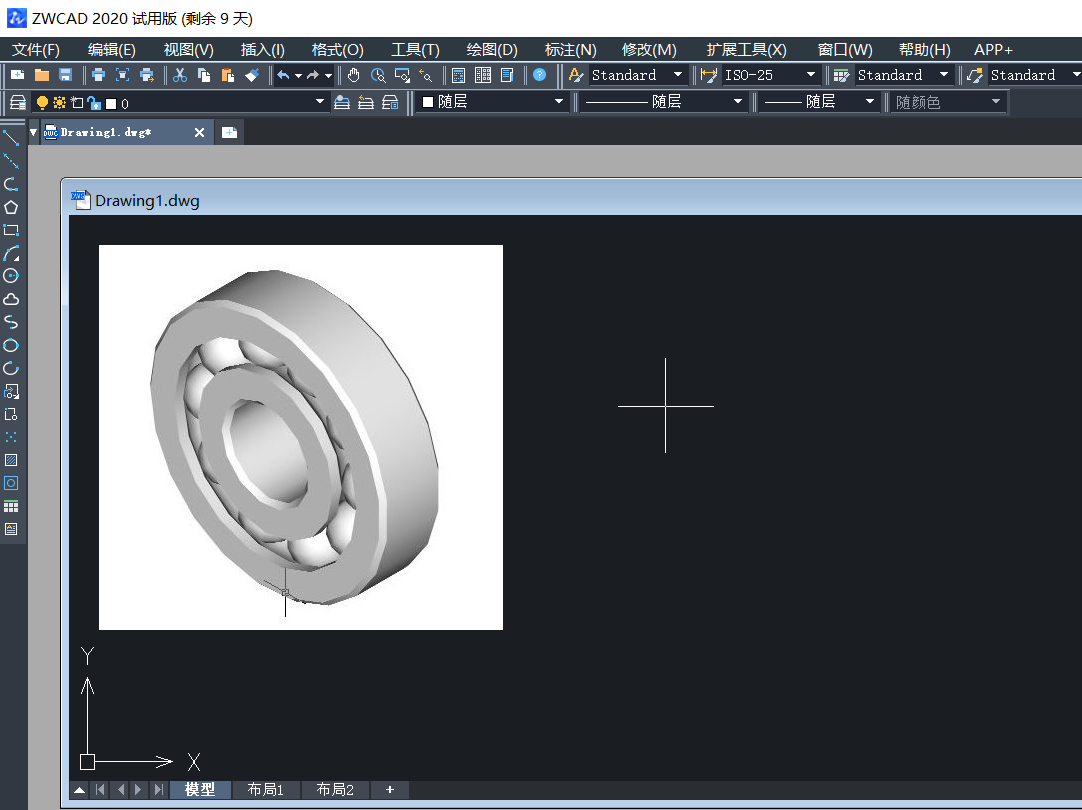

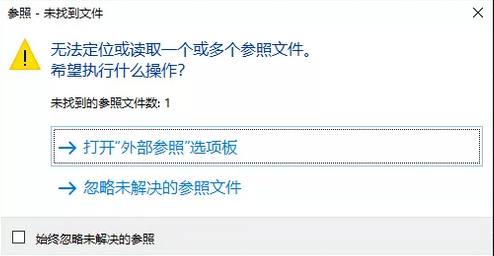

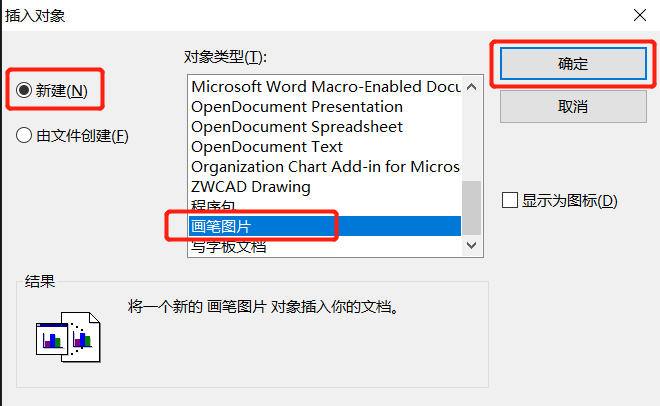

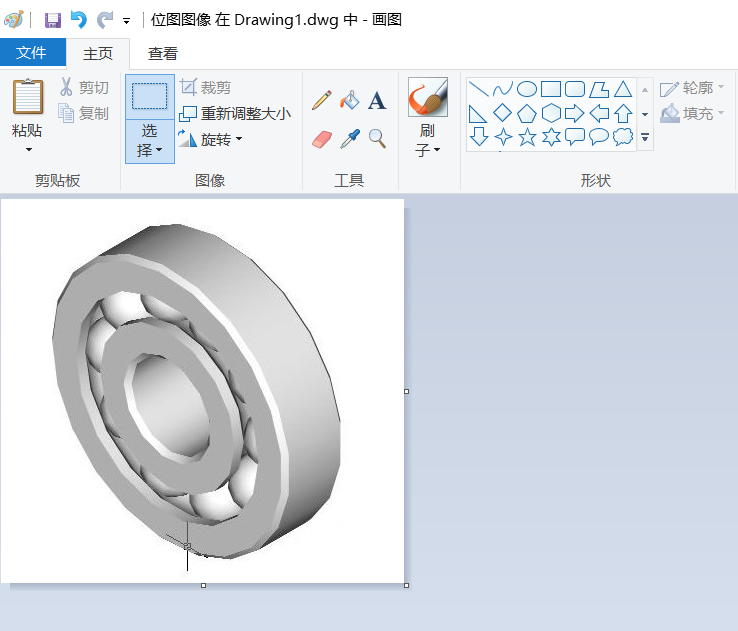

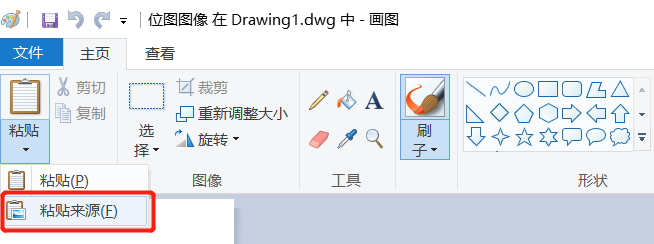

在 CAD 中插入的图片若因更改存储位置而消失,可通过插入 OLE 对象的方式将图片以独立对象嵌入,从而避免对源文件的依赖。以下为处理方法。 在菜单栏点击“插入”,选择 OLE 对象。 在弹出的对话框中选择“新建”,对象类型选择“画笔图片”,单击确认。 出现新的界面后,点击“粘贴”,选择“粘贴来源”;在文件夹中选择需要的图片,选择确认后关闭窗口。 回到 CAD 操作界面,即可看到选中的图片已插入,不再因源文件移动而丢失。 借助 OLE 对象将图片嵌入图形,可使图片独立于外部源文件,有效避免因文件…

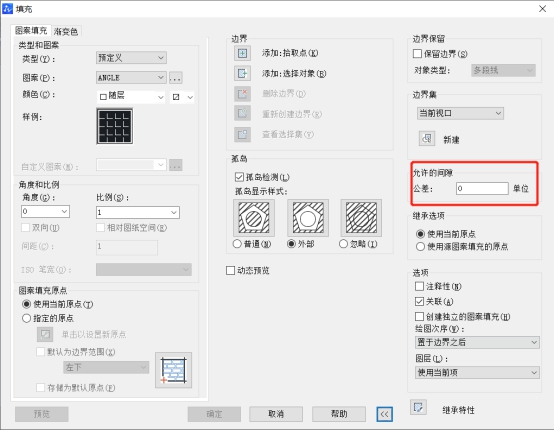

图案填充有时会出现无法填充的情况,多与区域间隙或填充系统变量设置有关。以下说明排查方法。 先查看图形的间隙设置。若图形较小而“允许的间隙”太大,可能造成视觉上封闭的错觉。在菜单栏选择“绘图—图案填充”,查看“允许的间隙”大小,间隙太大时适当调整。 若排查后确认并非间隙问题,则说明图形是封闭的。此时可查看命令行,检查是否打开了 FILL 变量——当其关闭时图形不能显示填充。 调整“允许的间隙”并确保 FILL 变量开启,可解决封闭区域无法填充的问题,使图案正常显示。

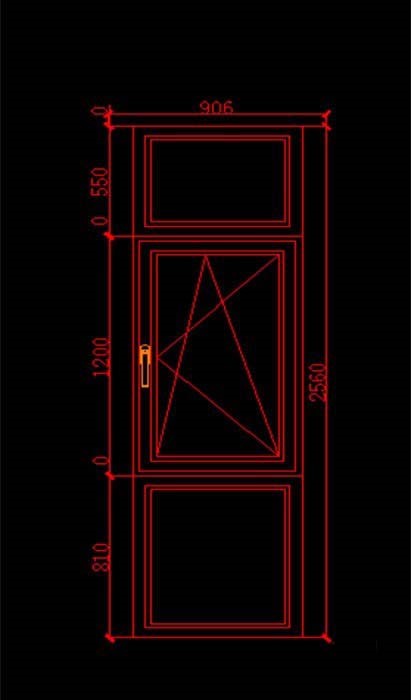

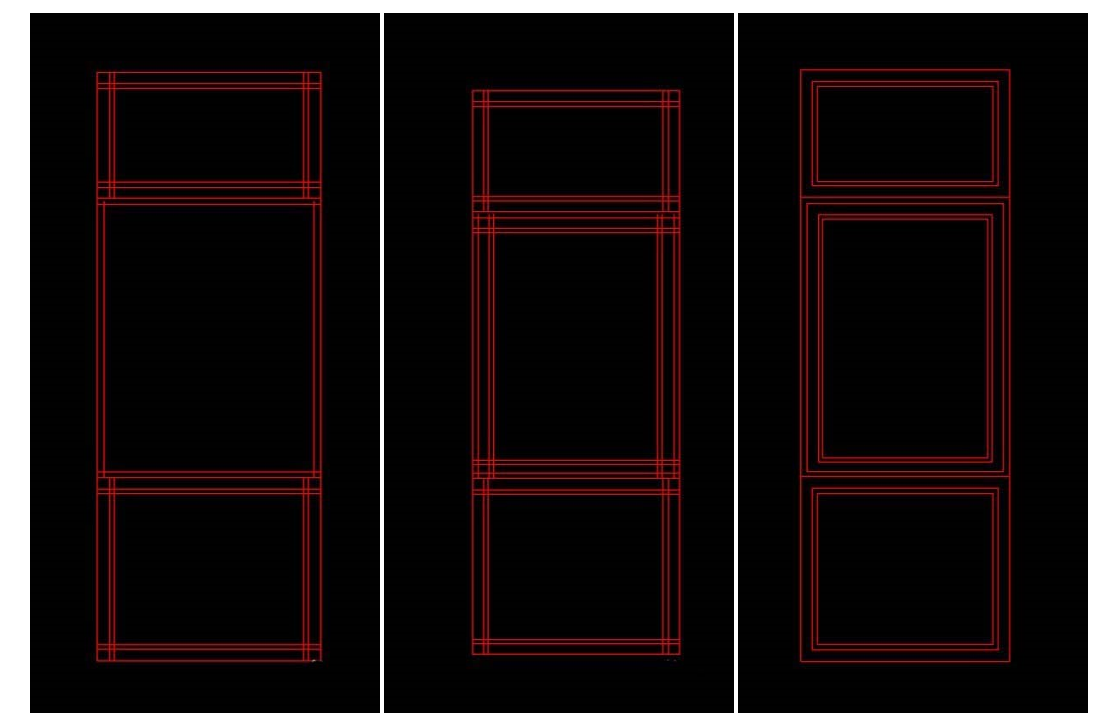

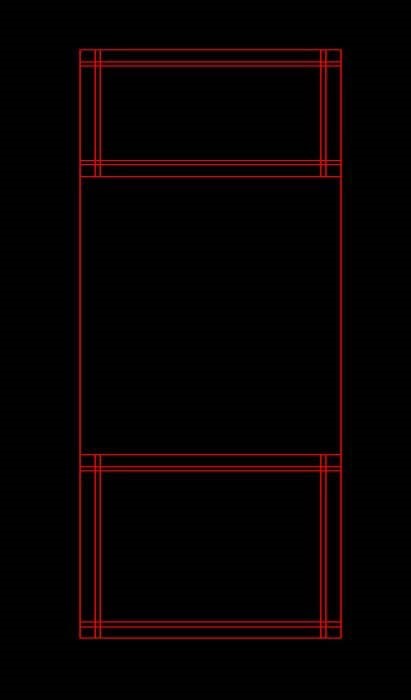

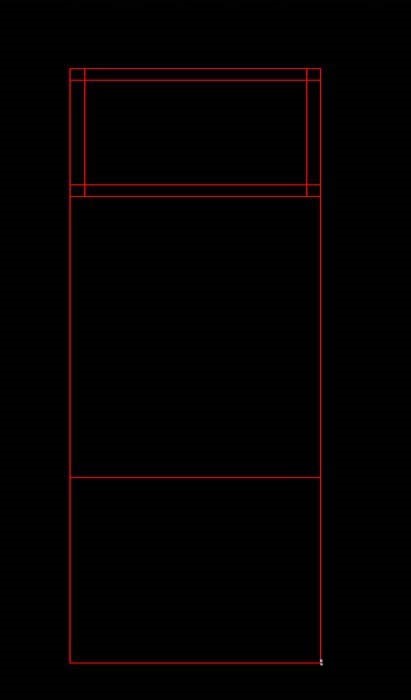

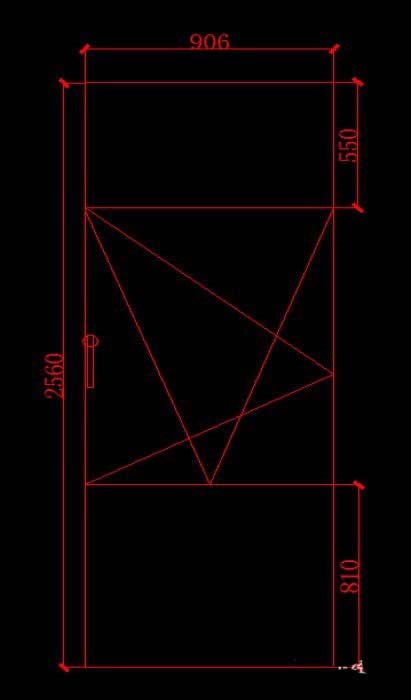

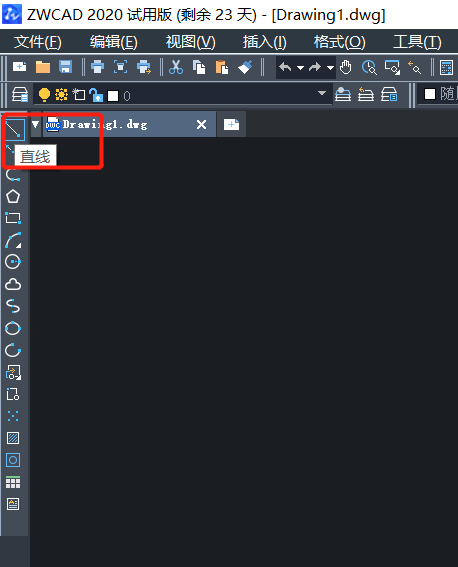

窗户平面图由外部轮廓、固定框与开扇等部分构成,可通过直线、偏移与修剪等命令绘制。以下为具体步骤。 打开 CAD,用直线画出窗户的大致轮廓。 窗户分为固定(不可打开)与开扇两类,因此需添加固定框对两者进行区分;开扇部分可多加一个固定框以增加立体感。 利用偏移工具绘制固定双线的外线部分。可暂定双线离外部轮廓线的距离为 50mm、双线间距为 20mm。 绘制固定双线的内线。同样利用偏移工具完成,内线间距比固定双线略小。 绘制开扇部分,比固定框线多画一条线以保证立体效果。绘制完成后会对残留的多余框线进行…
直角坐标是 CAD 定位图形的基础,分为绝对直角坐标与相对直角坐标,两者的参考基准有所不同。以下分别说明其输入方法。 一、绝对直角坐标 绝对直角坐标以坐标系原点为参考点定位其他点,表达式为 (x,y,z),即直接输入点的 x、y、z 绝对坐标值来表示点。 二、相对直角坐标 相对直角坐标表示某点相对于参照点在 x、y、z 三个方向上的坐标差,表达式为 (@x,y,z)。 打开 CAD 后按 F12 开启动态输入,即可直接输入相对坐标。输入相对坐标时需在坐标前加 @ 符号,表示“相对于”。需注意,前…
嵌套块虽便于制图,但操作失误时会产生冗余块,且无法直接用清理命令删除。此时可先将块炸开再作清理。以下为操作方法。 打开中望CAD,双击块进入块编辑器,通过命令 explode 使块内所有对象炸开(若无法确定块中的块数,也可有针对性地逐个打散),完成后保存并退出。 在命令栏输入 pu,单击选择“全部清理”。 从其他图中复制同名块时,其形状不受影响。 先将不可清理的嵌套块炸开,再以 pu 命令全部清理,可有效移除冗余嵌套块并保持同名块定义正常。
