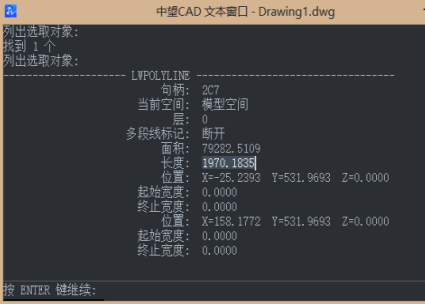

对于由直线段与曲线段组成的不规则图形,其长度可通过将各段合并为多段线后执行列表查询获得。本文介绍具体方法。一、准备图形打开中望CAD,插入需要测量长度的不规则曲线图形。二、合并为多段线在命令行输入PE,将直线与曲线合并,回车后输入M指令,选择所有对象并回车。根据提示是否将直线和圆弧转为多段线输入Y,接着选择精度值并回车。三、连接合并在输入选项提示中输J指令并回车,将图形中的各部分合并为一个整体。四、列表查询在命令行输入LI并回车,即可得到合并后曲线段的长度。利用PE命令将曲线与直线统一为多段线,…

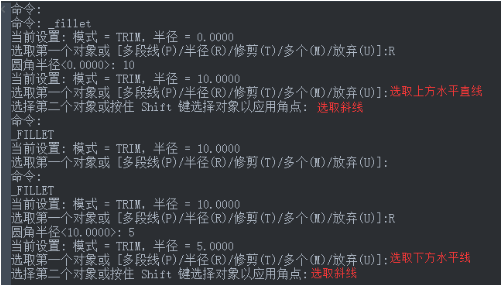

花盆造型可由剖面轮廓绕轴线旋转生成旋转网格得到。本文介绍利用中望CAD旋转网格命令绘制花盆的方法。一、设置曲面密度输入SURFTAB1和SURFTAB2,将曲面的线框密度设置为20,以保证曲面的平滑度。二、绘制轮廓多段线点击绘图、多线段,绘制花盆的轮廓线。三、圆角处理点击修改、圆角,对花盆轮廓执行圆角处理,使边缘圆滑。四、绘制旋转轴点击绘图、直线,以坐标原点为起点绘制一条长度适合的竖直线作为旋转轴。五、执行旋转网格在命令栏输入REVSURF执行旋转网格命令,将轮廓绕轴线旋转生成曲面,并查看效果图…

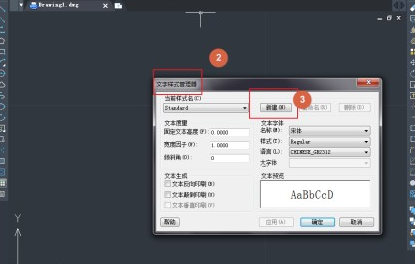

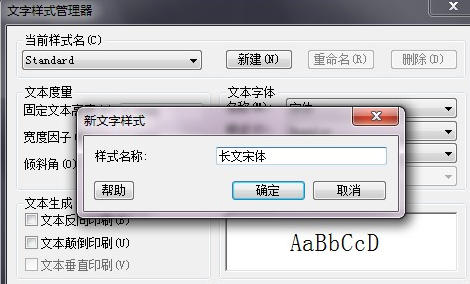

在复杂图形中,需以不同字体样式对图形进行标记以便快速分辨。中望CAD支持在文字样式管理器中新建并配置多种字体样式。本文介绍具体方法。一、打开文字样式管理器在格式选项卡中找到文字格式,弹出文字样式管理器对话框,点击新建。二、选择字体在新建样式中选择所需字体样式,例如长仿宋体。三、设置高度与宽度设置字体的高度与宽度数值(如高度0、宽度1),点击确认即可成功添加新的文字样式。通过文字样式管理器可集中管理多种字体,方便在绘图时按需选用不同样式对图形进行标注。
将CAD图块复制粘贴到另一张图时,有时会发现图块内容发生变化。这多由两张图中存在同名但内容不同的图块所致。本文介绍其原因与解决方法。一、问题成因制图中给图块命名时随意性较大,容易产生同名块。若两张图纸中存在同名块但其图形内容并不相同,复制粘贴时 CAD 会按目标图中同名块的定义读取,从而导致内容改变。二、解决方法对任意一张图纸执行REN(RENAME)重命名命令,使其图块名称与其他图的块名不一致,即可避免复制粘贴时内容被同名块覆盖。因此,制图为不同的图块命名时应赋予具有标识性且易于区分的名称,这…

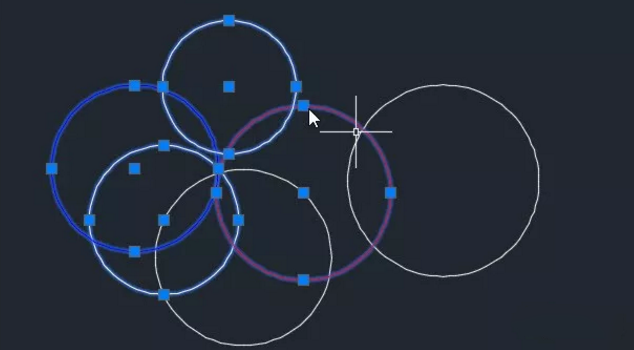

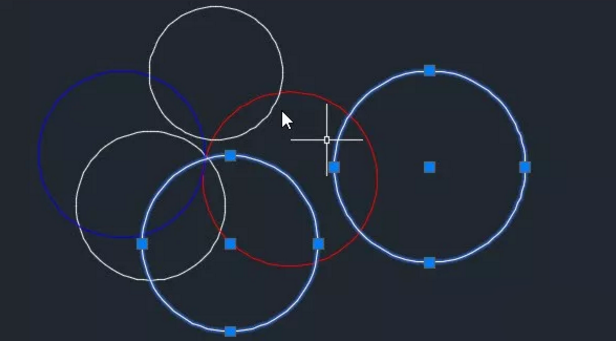

使用快速选择时,若对象颜色设置为随层,仅以固定颜色作为筛选条件将无法选中这些对象。本文通过实例说明随层与固定颜色的区别。一、设置示例图形任意设置几个不同的图层,将图形按需分布(以圆形为例),使大部分圆的颜色随层,而少部分圆设置为白色。二、以白色作为筛选条件输入QSELECET命令打开快速选择对话框,对象类型选择为圆,运算符与值均设置为白色,确定后查看效果:被选中的只有颜色为白色的圆,而颜色随层的圆未被选中。三、以随层作为筛选条件将颜色选择条件设置为随层后再次选择,除两个固定为白色的圆外,其他随层…
等腰梯形可由底边及两侧等长斜线结合特定角度确定。在未知高度的情况下,利用直线长度与角度即可便捷绘制。本文介绍具体步骤。一、绘制底边打开中望CAD,选择左侧工具栏的直线命令,画一条直线作为等腰梯形的底边。二、绘制左侧斜线以底边左端点为起点,绘制长度为120、直线角度为60的斜线,回车确认。三、绘制右侧斜线以底边右端点为起点,绘制长度为120、直线角度为120的斜线,回车确认。四、连接顶边随后利用直线命令将两条斜线的上端点连接起来,等腰梯形即绘制完成。借助等长的两条斜线与对称的角度,可快速确定等腰梯…

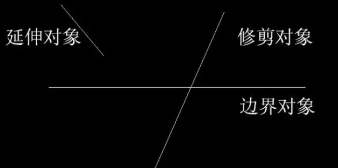

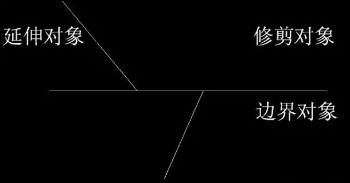

修剪与延伸是中望CAD中使用频率极高的编辑命令,两者效果相反,可通过按住Shift键相互转换。本文介绍其基本选择技巧与操作方法。一、理解选择逻辑修剪与延伸的基本技巧在于选择:首先选择作为基准的边界对象(即切割对象),然后选择被修剪或延伸的对象。二、执行修剪输入TR命令并回车,点选横线作为基准对象后回车,再点击修剪对象的上半部分,即完成一次修剪。三、切换延伸按下Shift键,命令转换为延伸模式,单击选择需延伸的对象,即可完成延伸操作。熟练运用边界选择与Shift键切换,可在修剪与延伸之间快速转换,…

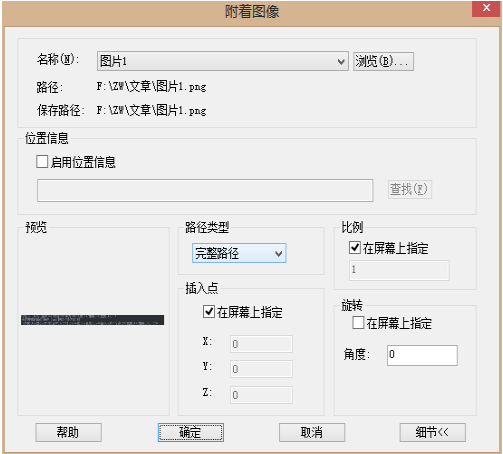

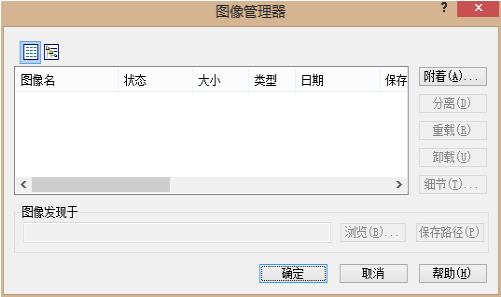

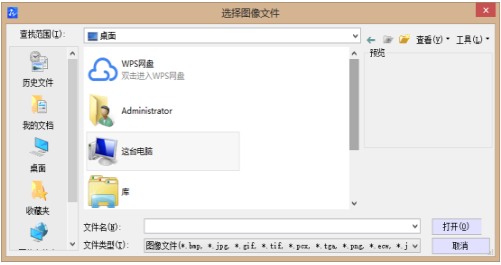

中望CAD的IMAGE指令用于将多种格式的图像附加到当前图形中。本文介绍附着图像并同时设置缩放比例与旋转角度的操作方法。一、调用附着功能打开中望CAD,点击菜单栏插入、图像管理器,选择附着选项,或在命令行直接输入IMAGE回车,开启图像管理器对话框。二、选择图像文件在选择图像文件对话框中,选择需附着到当前图形的图像文件,点击打开。三、指定插入参数在附着图像对话框中,勾选在屏幕上指定复选框,点击界面任意位置确定插入点,再调整缩放比例与旋转角度,最后点击确定即可完成附着并缩放。附着操作支持在插入的同…

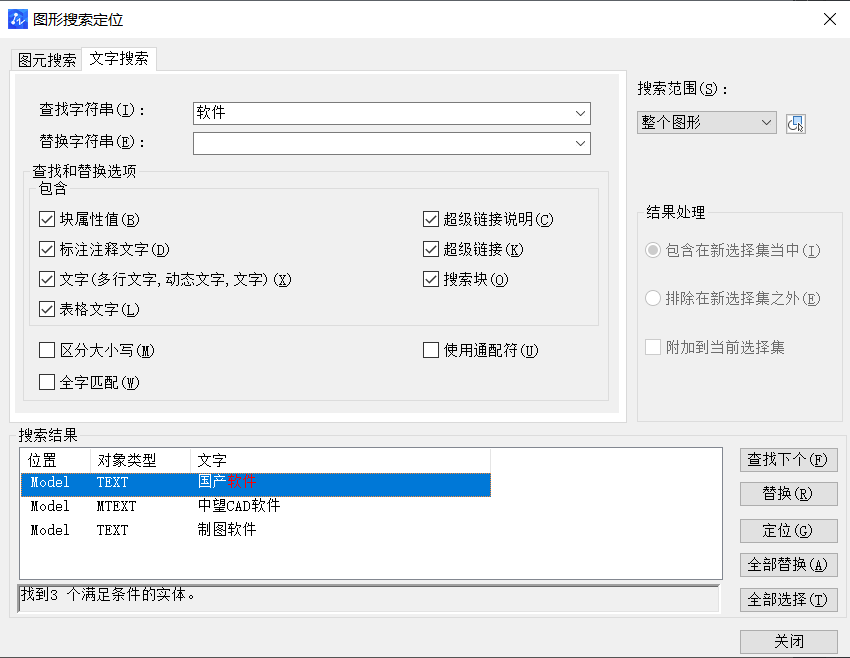

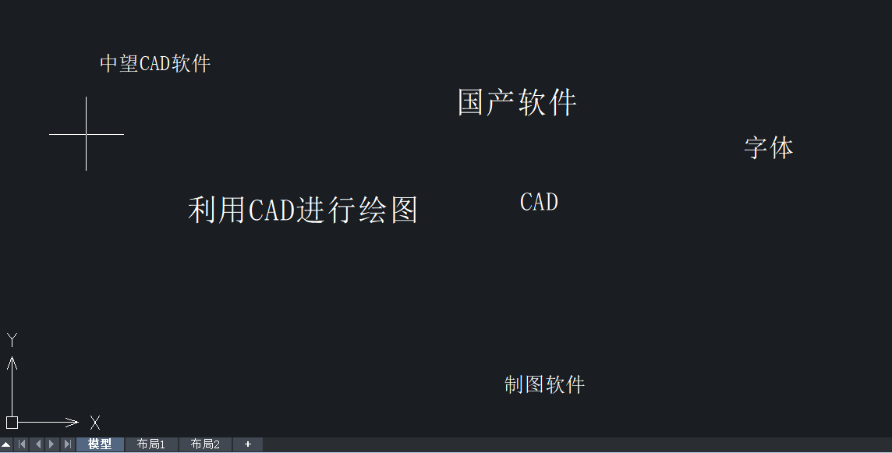

在文字查找领域,办公软件普遍提供了高效的查找与替换功能。中望CAD中的FIND命令同样可用于查找图形文字,并结合选择功能实现批量选中。本文以实例说明其用法。一、输入示例文字打开CAD,在绘图窗口输入若干包含相似内容的文字。二、调用FIND命令在命令行输入FIND并回车,打开查找和替换对话框,在查找内容中输入关键词,单击查找即可将全部符合条件的文字选中。不论对象是单行文字还是多行文字,也不论关键词出现在字段的前面还是后面,凡内容包含该关键词的相似文字均会被选中。该功能可用于批量查找与定位图纸中的文…

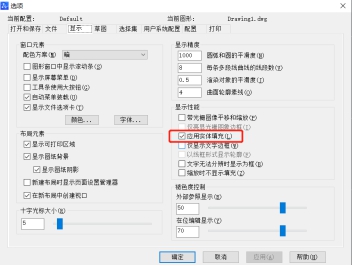

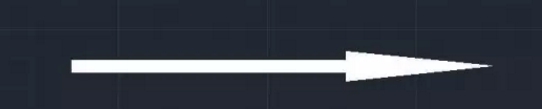

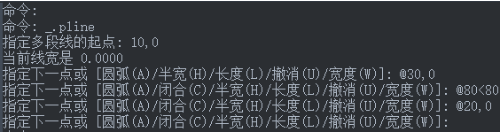

对多段线加粗后,有时会出现线条显示为空心、打印同样为空心的异常,这通常是实体填充被关闭所致。本文介绍恢复实心显示的解决方法。一、关闭应用实体填充开关打开CAD并导入文件,在命令行输入op回车,在选项对话框中选择显示选项卡,取消应用实体填充前面的勾选并确认。二、调整填充变量先后输入re与fill命令:re用于重生成图形,fill回车后输入on开启填充显示。三、设置fillmode变量再次输入re并回车全部重生成;输入fillmode回车,输入新值1以确保填充模式生效。四、重新生成再次执行re命令,…
