在CAD标注时常需添加特殊符号。中望CAD在文本格式面板中提供了符号菜单,可方便地插入各类常用符号。本文介绍其输入方法。一、打开文本格式在菜单栏选择绘图、文字,任意选择单行或多行文字,打开文本面板。二、调用符号菜单在文本格式中单击右侧的小倒三角形,选择符号,再选取需要的符号进行标注。例如选择欧姆符号,即可在标注中插入。三、更多特殊符号单击其他,在字符映射表中还可查看更多特殊符号,按需选取即可。借助文本格式的符号菜单与字符映射表,可便捷地在图纸标注中输入各类专业特殊符号。

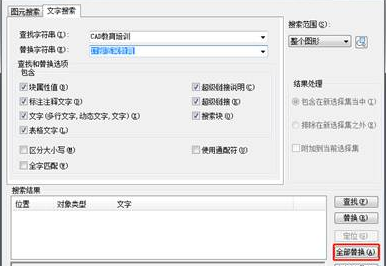

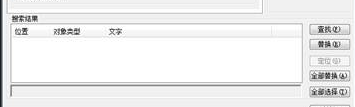

中望CAD提供了查找与替换功能,可批量修改图纸中的相同文字,提高修订效率。本文介绍具体使用方法。一、调用查找与替换输入命令FIND并回车,或通过打开编辑、查找调出功能。二、设置替换内容在查找与替换对话框中,于查找字符串输入需被替换的文字,在替换字符串输入替换后的文字,点击全部替换。三、部分替换若只需替换部分文字,可在查找框先选定对象,再进行替换。查找与替换功能可对图纸中相同文字进行批量更新,既支持全文替换,也支持限定范围的局部替换。
在复杂图纸中,成百上千条线的颜色逐一修改十分耗时。利用特性匹配命令可批量复制颜色,大幅提升效率。本文介绍具体方法。一、打开图纸打开中望CAD,插入需要修改颜色的图纸。二、准备颜色基准线选择一条已设定目标颜色的线条作为基准(若为矩形内部线条,可先使用分解功能)。三、调用特性匹配在命令行输入ma并回车,此时鼠标变为方格光标。四、批量应用颜色用方格光标依次点击其他线条,即可快速将其颜色修改为与基准线一致。五、继续批量修改更换颜色的目标对象后,按空格键两下重新调出方格光标,继续执行上述操作。特性匹配命令…
二维绘图是CAD的基础功能与三维建模的前提。本文以一个组合图形为例,展示运用圆的追踪、多边形、角度直线与相切等命令完成绘制的方法。一、绘制圆画一个直径为26的圆,再用圆命令通过追踪功能向右追踪,以追踪距离44、输入半径37/2绘制第二个圆。二、绘制多边形使用多边形命令输入边数并点击中心,选择外切选项,输入外切值为8并回车。三、绘制另一多边形用同样方法画另一外切值为12.5的多边形,选中后旋转90度。四、画角度直线绘制一条角度172度的直线:按住Shift再按<,输入142回车;随后旋转多边…

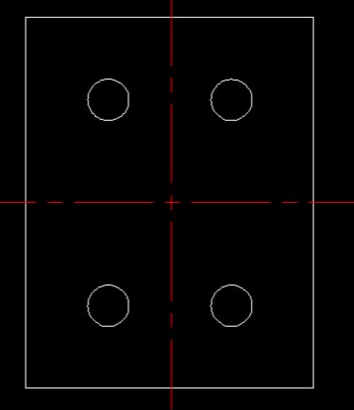

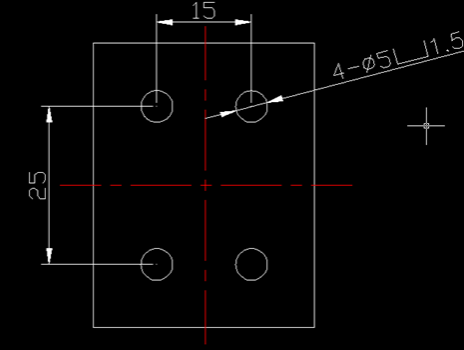

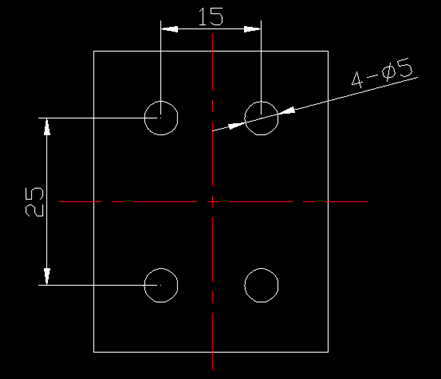

机械图纸中常在孔径标注前添加沉头倒角符号。中望CAD可通过编辑标注插入沉头符号,本文介绍具体操作方法。一、绘制并标注图形打开CAD,先绘制一个图形,然后对其标注尺寸。二、编辑标注点击编辑标注或在命令行输入DIMEDIT,在标注类型中点击新建N,在弹出的对话框中输入沉头符号,并选择GDT字体,可将沉头深度信息一并写入。三、选择目标标注选择需要插入沉头符号的尺寸标注进行编辑,即可完成。通过编辑标注中的新建选项,可灵活为尺寸添加沉头等特殊符号及其注释。

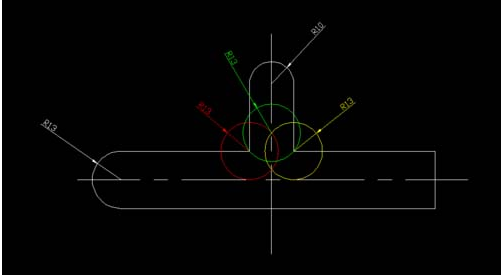

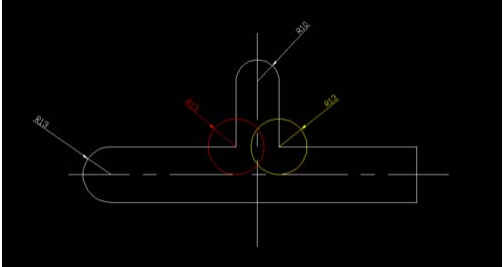

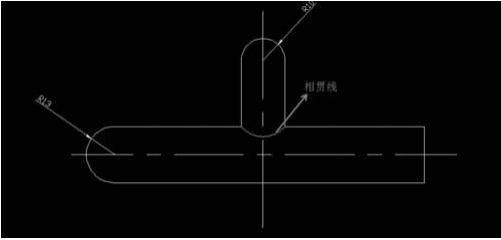

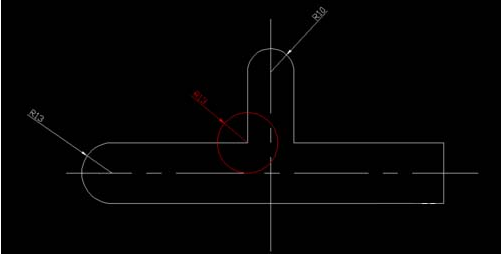

相贯线是两曲面体相交时的交线,其画法种类繁多。本文介绍一种通过辅助圆求交点的简单画法。一、确定两圆柱以一个长度10的半径与一个长度13的半径的流道圆柱相交为例。二、作左侧辅助圆以13的半径为半径,以长度10与13半径相交的左侧交点为圆心画一个圆。三、作右侧辅助圆再以13的半径为半径,以两圆相交的右侧交点为圆心画出另一圆。四、作第三圆以上面两圆的交点为圆心、以13为半径画出第三个圆(图中绿色圆)。五、修剪得到相贯线删除多余的线条,绿色圆的弧线即为所求的相贯线。该方法通过等半径辅助圆求取相贯点,再以…
参照缩放可依据图上任意两点间的长度,将图形整体缩放至目标尺寸,免去手工计算比例。本文以将正五边形边长修改为20为例介绍其用法。一、启动缩放命令在命令行输入SC并回车,选择要缩放的对象并回车。二、指定基点指定缩放基点。三、切换到参照缩放在指定比例因子提示中输入R,切换为参照缩放模式。四、指定参照长度单击两点确定指定参照长度,即在图形上选取一条边的两端点。五、指定新长度在指定新的长度提示中输入P并回车,再依次选择新参照长度的两点(即目标边长20的两端点),即可完成缩放。参照缩放以几何长度而非比例数值…

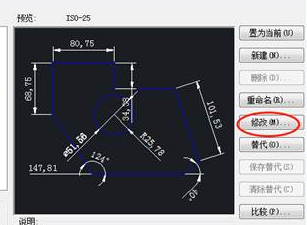

在图纸标注中,常需在尺寸数字前后添加前缀或后缀,如单位、公差说明等。中望CAD可在标注样式中集中设置,使标注自动带上前后缀。本文介绍具体步骤。一、打开标注样式在菜单栏点击格式,找到标注样式。二、进入修改在弹出的标注样式管理器对话框中点击修改按钮。三、设置前后缀在主单位选项卡中,可见前缀与后缀输入框,在此输入需要添加的内容。四、确认保存点击确定后,标注即自动添加此前缀与后缀,效果如下图所示。通过标注样式统一设置前后缀,可避免逐条标注手动输入,保证标注格式的一致性。
CAD中复制粘贴失败的情况较为复杂,可能来自多余的线型数据、代理实体、特殊线型、AEC对象、剪贴板或图纸错误数据等。本文汇总常见原因及对应解决方法。一、DNG线型数据过多图纸中累积大量DNG线型数据会使文件体积庞大,导致复制粘贴无内容。可在命令行输入PU并回车,在对话框中勾选自动清理孤立的数据并单击全部清理。二、自定义对象与代理实体提示无法复制到剪贴板时,可先通过Ctrl+1打开特性面板检查是否存在代理对象。若有,可安装支持该类对象的软件,或直接将代理对象炸开成普通图形;若对象类型为空也会出现同…
对已标注的小零件局部放大时,标注尺寸会随之变大,逐一修改在数据量大时不现实。本文介绍借助标注比例调整来解决该问题的两种方法。一、方法一:调整标注线性比例在局部图中找到标注的尺寸并双击,打开特性面板,在基本下调整线型比例。例如图纸局部放大两倍时,标注线性比例应设置为原来的0.5倍。二、方法二:新建标注样式通过格式、标注样式、新建标注样式,在主单位下修改比例因子(原理与线性比例相同),回到局部视图中将标注样式切换为新建的样式即可。这两种方法通过调整标注比例因子,使放大后的标注恢复到正确尺寸,无需逐一…
