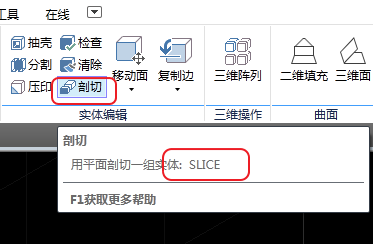

平面对象剖切方式利用曲线、圆、椭圆、圆弧或椭圆弧、二维样条曲线、二维多段线来定义剖切平面，剖切平面与二维对象所在平面重合——如同以平面圆、方作图线对实体进行切割，切后断面带有剖切对象的特征。平面对象剖切的实战操作如下：1. 打开示例素材图形。2. 绘制用于定义剖切位置的平面对象。3. 单击【实体编辑】面板上的【剖切】按钮，选择四通管实体为剖切对象。此时命令行提示：调用 SLICE，选择要剖切的对象，在“指定切面的起点或[平面对象(O)/曲面(S)/Z轴(Z)/视图(V)/XY/YZ/ZX/三点(…
断面的剖切符号用于在图纸上标识断面剖切的位置与投影方向，其标注应遵循以下规定：1. 断面的剖切符号只以剖切位置线表示，采用粗实线绘制，长度宜为 6mm~10mm。2. 断面剖切符号的编号宜采用阿拉伯数字按顺序连续编排，并注写在剖切位置线的一侧；编号所在的一侧即为该断面的剖视方向，见下图。3. 若剖面图或断面图与被剖切图样不在同一张图纸上，应在剖切位置线的另一侧注明其所在图纸的编号，或在图上作集中说明。读懂剖切符号的编号两侧方向与图纸编号，即可准确判断断面剖切位置及对应的剖视方向。

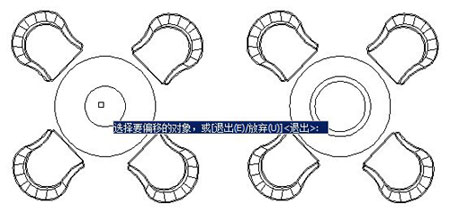

偏移操作可按指定距离或用通过点的方式，创建与所选对象平行的形状，从而增加对象数量。可偏移的图形对象包括直线、曲线、多边形、圆、圆弧等。执行偏移命令的方法：菜单栏选择【修改】→【偏移】；命令行输入 OFFSET（或别称 O）后回车。偏移过程中需要依次确定偏移源对象、偏移距离和偏移方向。以命令行方式为例，提示序列如下：指定偏移距离或[通过(T)/拖拽(D)/删除(E)/图层(L)] → 选择要偏移的对象 → 指定要偏移的那一侧上的点。指定偏移距离后，单击需要偏移的那一侧，即可生成平行的新对象。需要时…

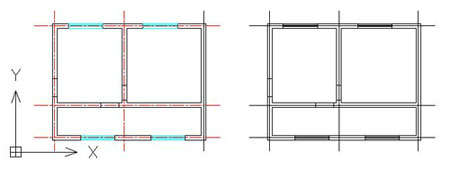

不同图层之间具有各自独立的属性，可通过特性匹配操作进行转换。执行【特性匹配】命令，可将指定图层上所选图形的属性匹配到另一图层上选中的图形；匹配后，目标图形除继承源图形的属性外，也会被移动至源图形所在的图层。以图层匹配为例，操作如下：1. 打开素材图形。2. 执行【修改】→【特性匹配】命令，选择窗作为源对象、墙体作为目标对象，将窗户的图层特性匹配至墙上。3. 选中窗户图形，在【图层】工具栏的下拉列表中选择“门窗”图层。4. 完成图层转换后，窗户图形由粗线变为细线，特性随之更新。5. 重复操作，可将…
世界坐标和用户坐标都属于笛卡儿坐标系，区别在于原点与坐标轴方向能否改变。 世界坐标系（WCS，World Coordinate System）由三条互相垂直且交于原点的坐标轴（X、Y、Z）构成。它是一个固定不变的坐标系，原点与坐标轴方向均保持不变，是系统默认的坐标系，通常显示在绘图区域的左下角。 用户坐标系（UCS，User Coordinate System）则是在需要的位置上自定义原点和坐标轴方向所形成的坐标系。 在复制绘图、尤其是三维造型操作中，固定不变的世界坐标系往往难以满足需求，中望C…
样板文件是一种预先配置好基础绘图环境的图形文件，其中已设定绘图界限、单位类型、预定义图层、文字样式、尺寸标注样式及其他系统配置。为保证项目中各图形文件的一致性与协同性，同时避免重复性设置，在正式绘图前定制标准并制作样板文件是规范流程的重要环节。制作样板文件的步骤如下。首先完成绘图环境设置。依次配置绘图界限、单位类型、图层、文字样式、尺寸标注样式等内容，随后调用另存命令——下拉菜单选择【文件】→【另存为】，或命令行输入 SAVEAS。在弹出的“图形另存为”对话框中将“文件类型”选择为“中望CAD …
使用修剪（TRIM）或延伸（EXTEND）命令时，若遇到无法操作的情况，很多攻略会建议调整 EDGEMODE 的值。那么这个命令到底是什么意思、该如何设置？本文予以说明。EDGEMODE 是 edge（边界）与 mode（模式）的组合，用于指定修剪、延伸命令处理边界的方式。该命令仅有两个取值：值为 0 时，只选择不带延伸线的边作为切割边界；值为 1 时，将所选对象延伸或修剪到剪切边的假想延伸线上。可以理解为开关：0 为关，1 为开。所谓“假想延伸线”，针对的是这样一类场景：通常情况下线段只有相互…

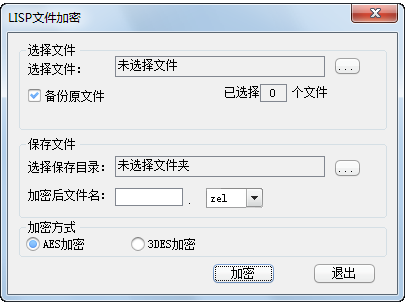

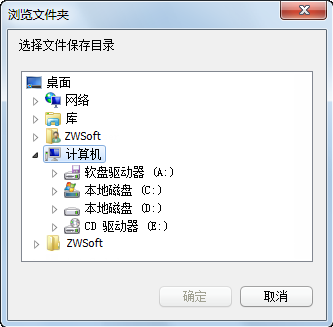

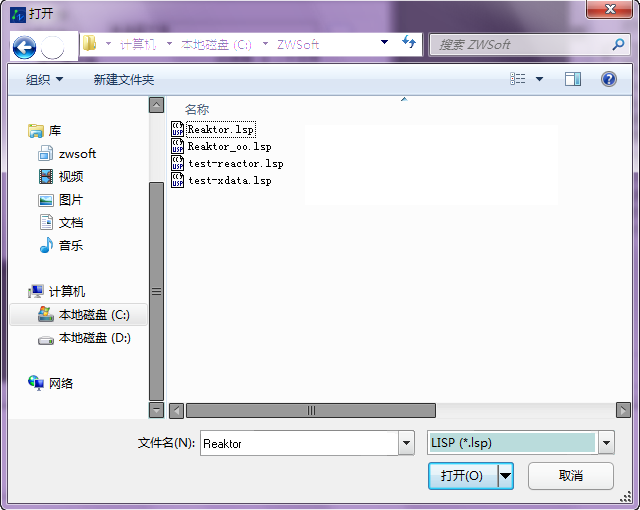

当自行编写的 LISP 程序完成编码与调试、满足需求后，还需整理并发布。本文介绍发布 LISP 程序的步骤与注意事项。一、整理源代码。发布前对源码进行规范整理，是保证程序可维护性与健壮性的关键，主要包含以下工作：1. 调整代码格式，规范使用缩进、空格与空行，并在算法关键处添加注释；2. 处理调试代码，包括恢复系统变量（如 CMDEHO 等）、恢复自定义 *error* 函数、将调试用全局变量改为局部变量；3. 增加容错处理。完善的程序应具备较强的健壮性，在用户误操作时也能正常运行。除调用错误处理…
为表达实体内部结构，常用剖切工具以假想平面剖开实体，从而创建新的断面对象。剖切平面可通过指定点、选择曲面或平面对象等方式定义。本文以剖切一个长方体为例说明。执行剖切：在“实体编辑”菜单中点击【剖切】，或在命令行输入 SLICE。选择对象后，系统会让用户指定剖切依据，包括平面、曲面、坐标系平面或三点。可根据需要选择；剖切后还可选择保留一侧或两侧，为便于观察，本例均只保留一侧。方式一：三点剖切。空间中三点确定一个平面，CAD 据此定义剖切位置。输入 3 后依次拾取长方体上的三个点，再指定保留侧的一个…

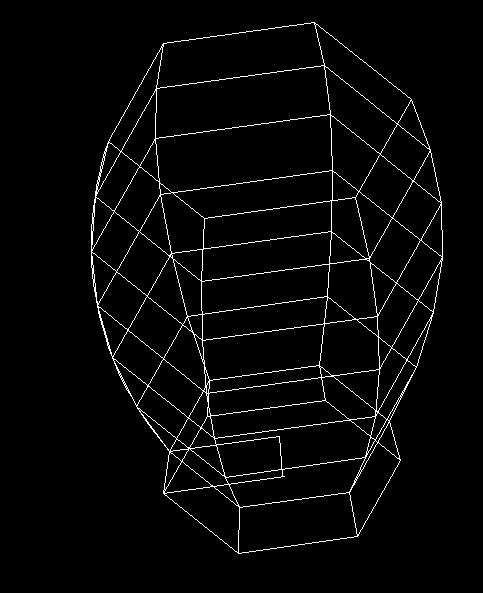

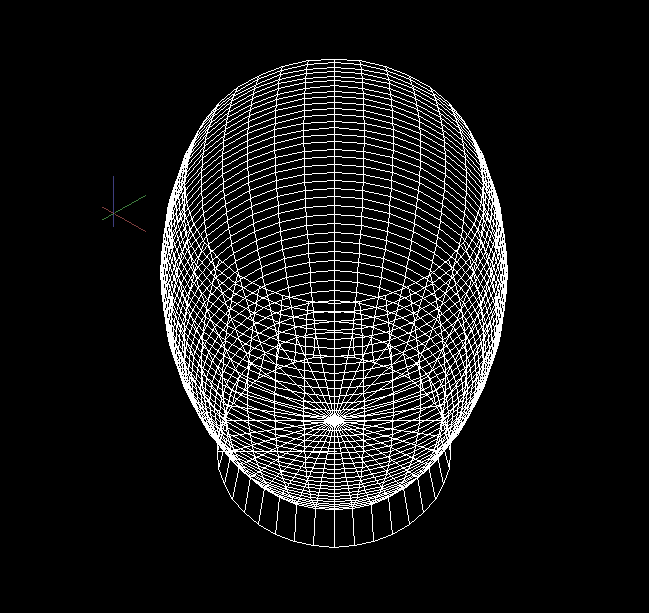

旋转网格命令 REVSURF 是建立三维图形的常用命令，它绕指定轴旋转对象生成网格。可用于旋转的对象包括直线、圆弧、圆、二维多段线等曲线。有用户旋转后发现，生成的并不是圆柱，而是一个棱柱（如六边形），见下图。这种现象通常并非操作错误，而是旋转网格的线框密度设置过低所致。线框密度的默认值为 6，即旋转 6 次填满 360 度，棱角感因此明显。要呈现光滑的圆柱形态，只需提高密度。在命令行分别输入 SURFTAB1、SURFTAB2，将密度值均改为 36 或更大的数值，再重新执行旋转网格命令，即可得到…
