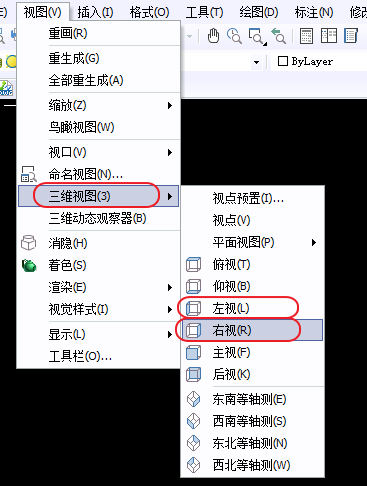

三维制图中常需要从某点向空间内作一条垂线，但二维环境并没有直接绘制三维垂线的单项命令。本文以在圆心上作垂线为例，介绍利用三视图关系间接实现的方法。第一步，打开对象捕捉与正交。在底部工具栏开启“对象捕捉”，并在设置中启用全部捕捉目标，同时打开“正交”，便于后续沿轴线精确绘制。第二步，在俯视图画圆。控制视图的原理是：俯视图对应 X、Y 轴平面。先将视图切换为“俯视”，在该视角下绘制一个圆。第三步，在右视图作垂线。右视图对应 Y、Z 平面，在此视角下，原先的圆只能看到一条线。捕捉圆心后，向垂直方向绘制…
旋转（REVOLVE）是三维建模中的常用命令，适合建立横截面为圆形的实体。它可以将二维对象绕指定轴线旋转，直接生成三维实体；可用于旋转的对象包括封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环及封闭区域。以绘制一个迫击炮炮弹为例，演示旋转命令的具体用法。第一步，绘制剖面轮廓。在三维视图的“左视”中，用直线和弧线命令绘制炮弹的半剖面图形。为便于精确作图，在底部工具栏中打开“对象捕捉”和“正交”开关。第二步，建立面域。点击菜单【绘图】→【面域】，依次选择各条轮廓线段，将图形转换为封闭的面域对象。第三…

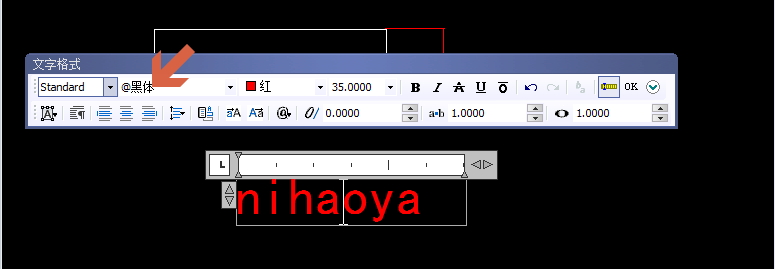

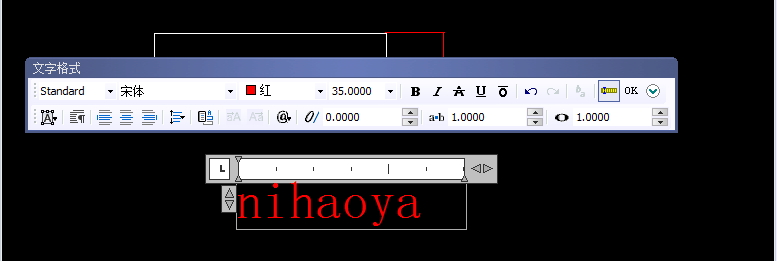

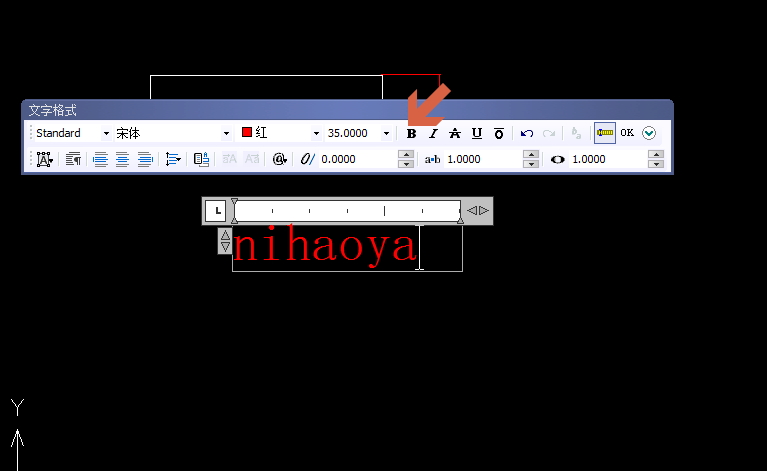

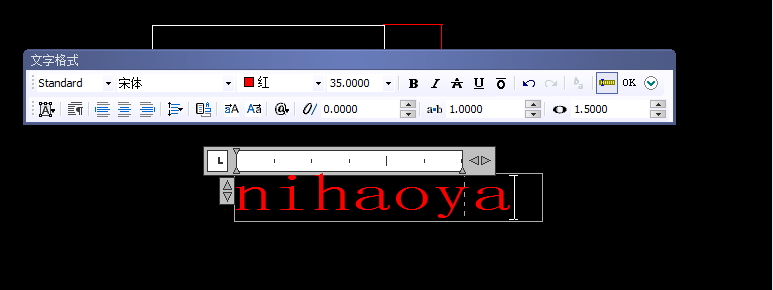

与 Word 等文字处理软件不同，CAD 无法对 TrueType 字体直接做加粗处理，但并非没有变通手段。针对不同字体的特性，可分别采用工具栏加粗、调整宽度因子、更换字体三种方式实现加粗效果。 方法一：直接加粗。在命令行输入 ED 启动文字编辑命令，选择需要加粗的文字并进入文字编辑器。支持加粗的字体可在工具栏上直接点击【加粗】按钮完成，如下图。 方法二：通过宽度因子加粗。对无法直接加粗的字体，可采用加宽字形的权宜做法——文字高度不变、宽度方向适当增厚。在文字编辑器中找到“宽度因子”选项，将宽度…
定数等分（DIVIDE）可以将一条线段按指定份数均匀分割。本文以一根 300mm 长的线段等分为 4 段为例，演示具体操作。 步骤一，启动命令。在命令行输入快捷键 DIV 后回车，再选择需要等分的直线。此时命令行会提示“输入线段数目”。 步骤二，输入等分数量。输入数字 4 并回车，直线上随即生成 3 个等分点，将线段划分为 4 段。通过对象捕捉配合测量命令，可以核对各分段的长度，验证等分是否准确。 需要说明的是，定数等分只在对象上生成等分用的点对象，并不会真正把线段打断成若干独立线段。若等分点在…
点对象（POINT）的显示样式与大小默认为单一小点，在图纸上往往难以辨认。本文介绍两种设置点样式与点大小的方法，均可在中望CAD中直接使用。 方法一：通过功能区设置。 步骤一，点击菜单栏【格式】→【点样式】，打开点样式对话框。 步骤二，在弹出窗口中，按需选择点样式，并设置点的大小。点大小既可按相对于屏幕的百分比设定，也可按图纸的绝对单位指定，可视需要切换显示模式。 方法二：通过命令行设置。 步骤一，在命令行输入 DDPTYPE 并回车。 步骤二，回车后弹出点样式与点大小的设置窗口，按需设置即可生…
