FILLET 命令可给实心体的棱边倒圆角，但不适用于表面模型。在三维空间使用该命令时，无需事先设定半径，程序会提示用户设置。命令启动方法：菜单【修改】→【圆角】；或【常用】选项卡【修改】面板的圆角按钮；或命令行输入 FILLET。在三维空间使用 FILLET：选择棱边后，输入圆角半径，随后可连续选择要倒圆的边（或用【链】一次选择相切的多条边，用【环】选择基面内所有棱边，用【半径】为后续棱边重设半径）。要点：对相交的几条棱边倒圆角时，若各边半径相等，交点处会生成光滑的球面过渡。
将 PDF 附着为参考底图，即把 PDF 文件作为参考底图插入当前图形。命令启动方法：菜单【插入】→【PDF参考底图】；或命令行输入 PDFATTACH。执行命令后，先选择参照文件并打开，随后出现用于命名、定位以及定义插入点、比例和旋转角度的“附着PDF参考底图”对话框。各选项含义如下。1. 名称：标识选定要附着的 PDF 文件。点击浏览可打开“选择参照文件”对话框重新选择。2. 从PDF文件选择一个或多个页面：列出 PDF 中包含的所有页面（单页文件则列出该页）。按住 Shift 或 Ctrl…
SOLIDEDIT 命令功能强大，可用于编辑实体的面、边及体本身。（1）面对编辑提供拉伸、移动、旋转、倾斜、复制和改变颜色等选项。（2）边编辑允许改变棱边颜色，或复制棱边以形成新的线框对象。（3）体编辑可将几何对象“压印”到三维实体上，还可拆分实体或对实体执行抽壳操作。掌握 SOLIDEDIT 的面/边/体三层次编辑，可高效修改三维模型各层级特征。
创建复杂图形时，常需局部放大显示细节，又想观察整体效果，此时可将绘图窗口划分为多个视口。各视口可独立平移缩放，并同步进行绘制编辑。若进入视口后无法退出，可用命令解决：在命令行输入 PS（PSPACE）退出到图纸空间后再缩放即可；反之用 MS（MSPACE）进入模型空间视口。
对于编组，不能使用分解（EXPLODE）命令解散，只能通过解除编组（UNGROUP）命令完成。执行方法：菜单【工具】→【解除编组】；选择组对象后在右键菜单执行【组】→【解除编组】；点击“组”工具栏的“解除编组”按钮；或在命令行输入 UNGROUP（简写 UNG）。执行后提示“选择组或[名称(N)]”：选择组即直接在绘图区选取要解散的组；名称则通过输入组名解散指定组。
中望CAD图层内可用的线宽被限制为国标线宽（如 0.09、0.13、0.15、0.18、0.20、0.25mm 等），不支持自定义非国标线宽。若需使用如 0.10mm 的非标线宽，可通过打印样式表间接实现。操作方法：在布局选项卡上右键→页面设置→修改→选择 Zwcad.ctb→修改→选择要修改的颜色，在右边列表中把该颜色的线宽改为例需值。例如需要将图层一（红色）、图层三（绿色）的线宽改为 0.10mm，则进入打印样式修改器，分别修改红色与绿色的线宽即可。这样既满足了非标线宽的出图需求，又可避免因…
构造平面是中望CAD三维空间中一个特定的平面，一般为三维坐标系中的 XOY 平面，主要用于放置二维对象和对齐三维对象。通常创建的二维对象与栅格都显示在构造平面上。进行三维绘图时，若未指定 Z 轴坐标或直接用光标拾取点，则该点的 Z 坐标会与构造平面标高保持一致。默认构造平面为 XOY 平面，即标高为 0；也可以改变构造平面标高，在与 XOY 平行的平面上绘图。标高即中望CAD中默认的 Z 坐标值，默认值为 0。设置标高的命令提示如下：执行 ELEV，依次输入“指定新的默认标高”和“指定新的默认厚…

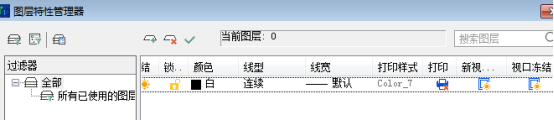

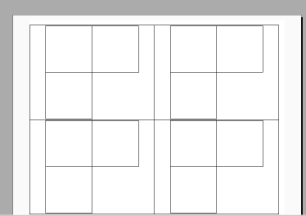

视口打印时若出现线框，说明打印是通过布局完成的，该线框是模型中对象的可视显示区域。为避免视口线被打印出来，只需将视口放到不可打印的图层即可。将视口所在的图层设置为不可打印（关闭打印开关），即可在保留可显示区域的同时去掉出图中的视口线框。
PICKSTYLE（启用/禁用组选择）实为一个系统变量，用于控制编组状态的显示。执行方法：点击“组”工具栏的“启用/禁用组选择”按钮；或在命令行输入 PICKSTYLE。系统提示输入新值：输入 0 表示隐藏编组、组中对象按单元素处理，便于单独编辑；输入 1 表示显示编组状态。修改后立即生效，可依需随时切换。
三维建模时，很多实体模型需由多个实体经布尔运算组合而成。通过布尔运算可对三维实体进行求和、求差、求交，从而生成所需模型。交集操作使用 INTERSECT 命令，创建由两个或多个实体重叠部分构成的新实体。执行 INTERSECT，依次选择圆柱和长方体等被求交对象，按回车确认后，即得到所选对象全部重合的部分。交集常用于从多个对象中提取共同区域，进而构建精确的构造特征。
