命令别名可大大加快命令行输入速度、便于记忆和提高绘图效率。例如复制命令 COPY 也可输入 CP 达到同样效果。在命令别名编辑器中可把别名改为自己熟悉的快捷键。启动方法：1. 启动中望CAD软件；2. 点击菜单栏【工具】→【自定义】→【别名】。3. 在弹出的【命令别名编辑器】对话框中，选中需修改的别名，并将别名与命令一一对应改成自己设置的别名即可。4. 修改完成后，可重启软件使新别名生效，也可在命令行输入 REINIT 后确定，立即生效。
构造线（XLINE）是两端无限延伸的直线，绘制步骤如下。1. 点击菜单【绘图】→【构造线】启动命令。2. 在命令行提示下输入 b（二等分选项）并回车。3. 在绘图区选取图形的点 1 作为角的顶点。4. 选取点 2 作为角的起点。5. 选取点 3 作为角的端点，按回车结束，即完成构造线的绘制。命令行提示：指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)] 其中二等分选项用于绘制角平分线。
中望CAD可在多线对象中删除多段线上过多的顶点。可通过以下三种方式打开“多线编辑工具”对话框：1. 命令行输入 MLEDIT 后按回车；2. 菜单栏选择【修改】→【对象】→【多线】；3. 在已创建的多线对象上双击鼠标左键。使用以上任一方法即可解决多段线上顶点过多的问题。
日常作图中，软件崩溃、操作失误或硬件问题可能导致文件丢失。可通过开启自动保存、养成随手保存的习惯来尽量避免。若文件已经丢失，中望CAD通常会在后台自动备份图纸，可进入备份文件夹调出备份来恢复。一、进入备份文件夹。按 Win+R 打开“运行”对话框，输入 %temp% 并点击确定。二、找到备份文件。按修改时间查找后缀为 .bak 和 .zs$ 的文件并复制出来。三、还原文件。将这些备份文件的扩展名改为 .DWG 即可用中望CAD打开恢复。
即使图案填充目标为不完全闭合的图形，也仍然可以填充，有两种方法。方法一：在不闭合处绘制一条辅助多段线，使图形成为闭合区域，填充后再将辅助多段线删除。方法二：设置允许的间隙。只要间隙接近（小于或等于）所设间距，系统便会忽略间隙并将其视为封闭边界。操作上，在“图案填充”选项卡的“允许的间隙”区域，将“公差”文本框由默认的 0 改为一个能让系统忽略未闭合间隙的数量单位，例如 10。方法二避免了临时补线再删除的麻烦，适用于间隙较小的图形。
两者都将外部参照中的对象转换为块参照，区别在于命名对象定义的处理方式。【绑定】命名的对象定义会添加到带有“$n$”前缀的当前图形中，从而避免与图形内已有同名定义冲突。【插入】命名的对象定义只合并到当前图形，但不添加前缀。选择绑定还是插入，需视是否希望保留原始命名以避免冲突而定。
若不想通过布局空间出 PDF 图纸,可经简单设置直接在模型空间出图。按 Ctrl+P 进入打印对话框，调整参数，将打印范围设为“窗口”即可。操作步骤：1. 设置虚拟打印机为 DWG to PDF；2. 选择纸张大小；3. 选择打印样式（Monochrome.ctb 为黑白打印）；4. 选择图形方向。5. 将打印范围选为“窗口”；6. 预览并调整图纸位置；7. 出图打印。
圆的轴测投影是椭圆，当圆位于不同轴测面内时，椭圆的长、短轴位置也不同。手工绘制较麻烦，中望CAD可直接用 ELLIPSE 命令的“等轴测图(I)”选项绘制，该选项仅在轴测模式激活时出现。执行 ELLIPSE 命令，命令行提示“指定椭圆轴的端点或[圆弧(A)/中心点(C)/等轴测图(I)]”，输入 I 进入等轴测图模式；随后指定等轴测图圆心，并输入圆的半径或直径，系统即自动在当前轴测面绘制相应的轴测投影。绘制时需先用 F5 键切换到与圆所在平面相对应的轴测面，使椭圆看起来位于轴测面内（如图 1-1…
直纹网格命令在两条直线或曲线之间创建表示直纹曲面的多边形网格。命令启动方法：菜单【绘图】→【曲面】→【直纹曲面】；命令名 RULESURF。启动命令后，命令行提示依次选择定义直纹面第一端点的对象与另一端点对象（均为曲线）。可用于直纹曲面的曲线包括直线、圆、圆弧、样条曲线、多段线等。若一条曲线封闭，另一条也须封闭或为一点；反之则两条都必须非封闭。封闭曲线：当曲线为圆时，直纹曲面从零度象限点开始绘制；为多段线时，则从最后一个端点开始绘制，见下图。非封闭曲线：直纹曲面从离拾取点最近的曲线端点开始绘制，…

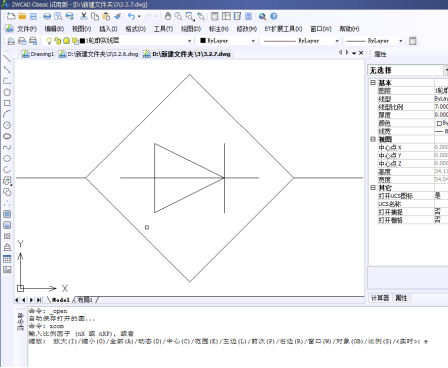

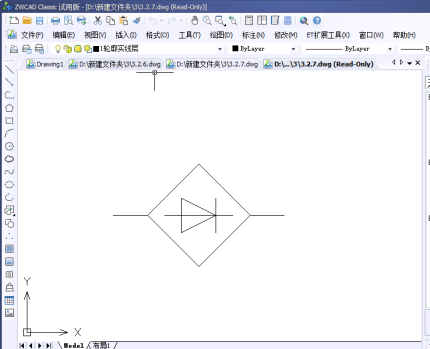

范围缩放可在绘图区中尽可能大地显示当前图形对象。它与全部缩放不同：范围缩放使用的显示边界只是当前图形范围，而非图形界限。范围缩放的方法：命令行输入 ZOOM 回车，在提示下输入 E（范围）选项；或选择菜单【视图】→【缩放】→【范围】。实战：打开任意图形后，输入 ZOOM 命令并回车，在提示下输入 E 选项。按回车确认后，视图即范围缩放至容纳所有图形。
