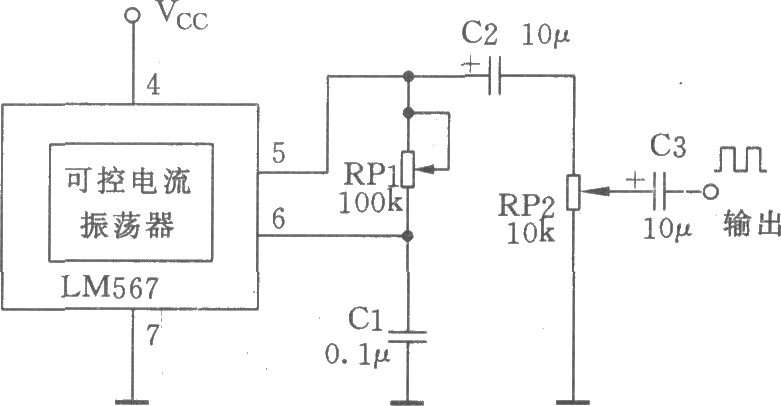

集成块LM567是具有同步调幅锁定检测功能的高稳定锁相环电路。利用其内部“可控电流振荡器”，可制作一个简易小巧的可调低频信号源，方便检修使用。电路如图所示。
自制SSB（单边带）发射机对爱好者而言既是挑战也是对自身实力的检验。国内SSB发射机难以自制的根本原因在于其核心部件——晶体滤波器及其配套晶振（如9 MHz晶体滤波器所需的8998.5 kHz、9001.5 kHz晶振）难以购得。在此情况下可采用移相法产生SSB信号。与常用的滤波法相比，移相法对无用边带的抑制略差，但其制作容易、成本低，尤为突出的是：VFO（需具有较高的频率稳定度）的输出频率可直接取为发射频率，无须再经一次或多次变频，从而大大简化整机电路设计。电路如图所示。

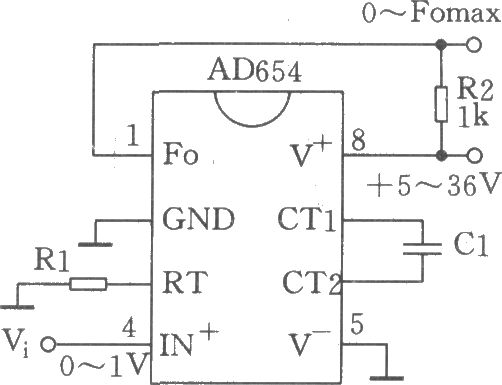

图中以AD654构成低成本电压-频率变换器（VFC）：只需按要求连接必要的电阻R1与电容C1，即可组成VFC应用电路。AD654电源电压可低至4.5 V仍保证性能，最高工作电压16.5 V，空载耗电最大3 mA，最高输出频率520 kHz，输入电压范围限于0～4 V。输入量程VIN由电阻R1决定，满足VIN/R1=1 mA，例如VIN=0～1 V选用R1=1 kΩ，VIN=0～5 V选用R1=5 kΩ。输出频率范围由C1决定：Fmax = 1/(10·C1)，其中频率单位为kHz、C1单位为μF…
