雷达监控语言报警器电路如图1所示，由微波传感组件TWH9248/TWH9249、单稳态延时电路、语言报警电路、调频发射电路以及电源电路等组成。
这套40路医用无线呼叫系统的特点是无线编码、数码显示、指示灯记忆、音乐提示。图1是编码发射电路之一（本系统共配置40个发射电路），图2是接收显示电路。将40个号码分成0、1、2、3四组：0组号码00～09的编解码电路地址脚全部悬空，接收器收到0组信号时由相应IC解码、IC译码并点亮LED00～LED09作记忆，数码管十位显示0、个位显示对应数据码；第1组（编号10～19）地址脚1接地，十位显示1；第2组地址脚2接地，十位显示2；第3组地址脚3接地，十位显示3。解码电路选用PT2272-M4暂存型…

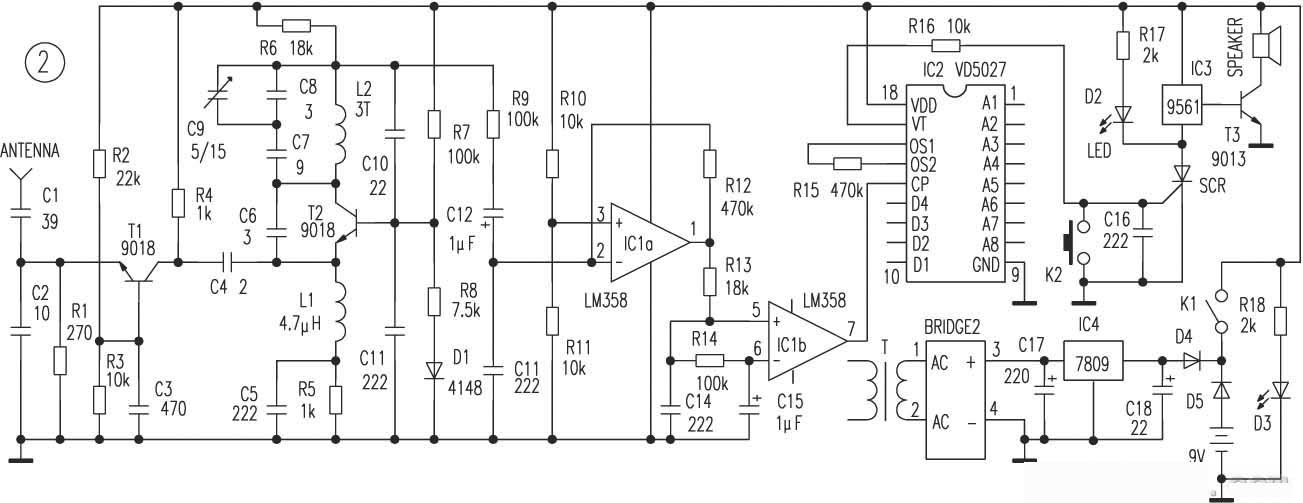

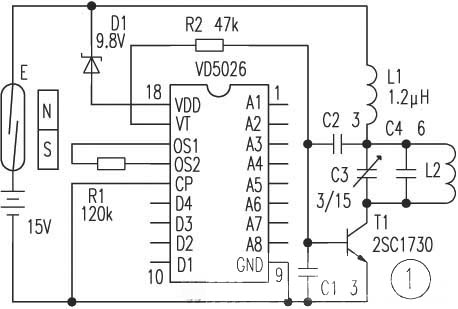

本文报警器采用无线反馈报警原理，由两部分组成：第一部分为防盗入侵探测器和微型无线报警发射机（安装在储藏室、车库等防范场所）；第二部分为无线报警接收控制器（放置在居民住室内）。入侵探测器和微型报警发射机：小磁铁与触点常闭型干簧管E组成入侵探测器，小磁铁装于门扇、干簧管E紧靠装在门框上。平时门关闭、小磁铁使E两常闭触点分离，微型发射机因无电源不工作；发生盗情时小磁铁随门扇远离E，E失去外磁场、内部两触点靠弹力闭合，微型发射机得电发出编码报警电信号。IC1（VD5026）为数字编码集成电路，设8个地址…
针对外附储藏室与居室不在一处、发生撬门或摩托被盗而主人不知晓的问题，介绍一款储藏室门开关报警器，有导线从楼层居室通向储藏室，只要主人关好储藏室门回楼层后开启报警器电源开关，此后无论储藏室门被撬还是报警器外线被剪断或短接，报警器都会发出报警，不易被破坏。报警器电路如图1所示：检测电路采用电阻桥，储藏室门开关采用磁控开关（门关接通、门开断开），门开关与电桥一电阻构成电桥一臂安装在储藏室内。若门被撬开则磁控开关断开；若外线被短接或断路，无论哪种情况都会使桥路失衡，A、B两端电压经整流桥的1N4148使…
本文介绍的感应式门控防盗报警器既可作开门照明灯控制器，又可作防盗报警器，性能稳定可靠、几乎无误报。电路由触发装置、单稳态延时电路、报警声发生器、音频功放电路、灯光控制电路、预置封锁电路与电源电路组成，如图1所示。房门锁上时，永久磁铁ZT与常闭型干簧管AG靠得很近，ZT磁力使AG内两触片分离，IC1A的⑥脚呈高电平、IC1A复位、⑤脚输出低电平，双向可控硅VS无触发而阻断、照明灯H熄灭；VT1无偏压截止、VT2导通使IC1B的12、⑧脚为高电平、其⑨脚输出低电平、音响IC2不工作。房门被打开时ZT…

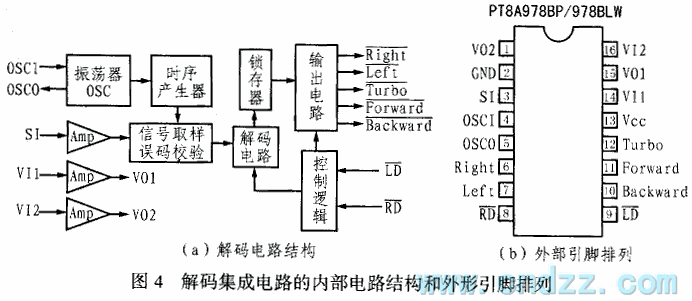

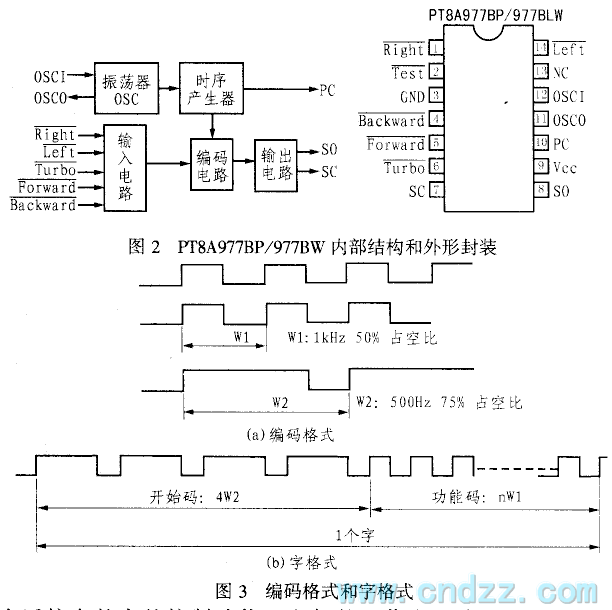

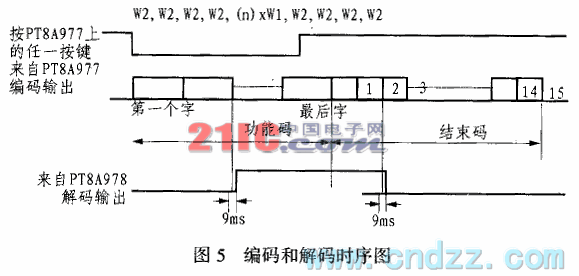

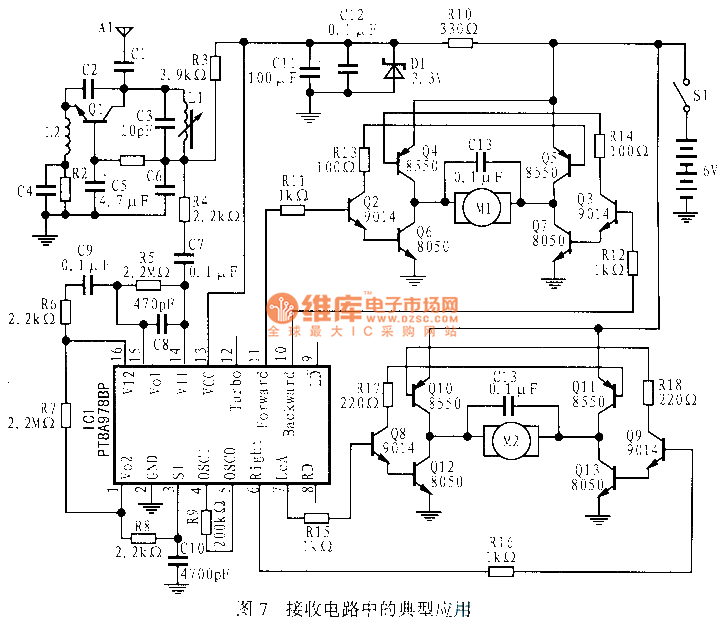

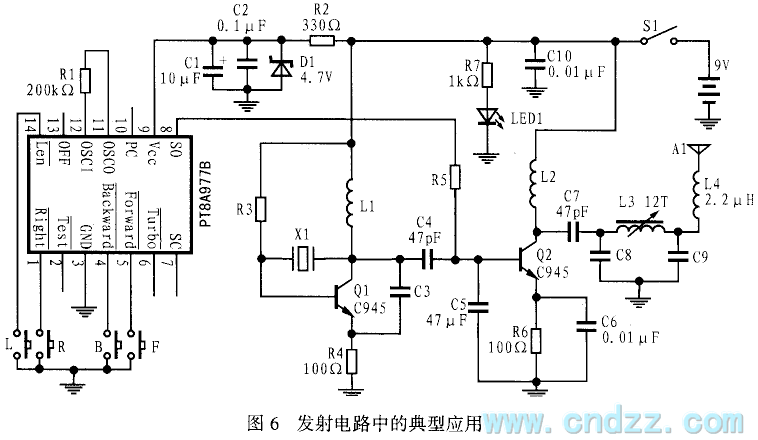

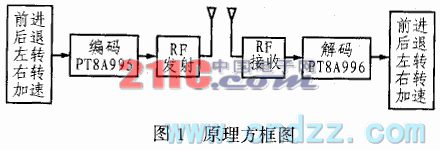

玩具遥控车采用伺服电机无线遥控技术，驱动用两个微型直流伺服电机实现前进、后退、左转、右转和加速功能。文中给出一种高性能迷你型玩具遥控车电路方案，主要采用PT8A977/978集成电路控制器。电路由无线发射与无线接收两部分组成：发射电路由编码电路PT8A977与RF发射电路组成，编码电路具5种编码功能（F/B控制前进后退、L/R控制左右、turbo加速）；接收解码用PT8A978，RF信号经PT8A996放大滤波得基带信号，解码提取F/B、L/R等功能位并输出相应控制电平，并为电机设过载保护。PT…

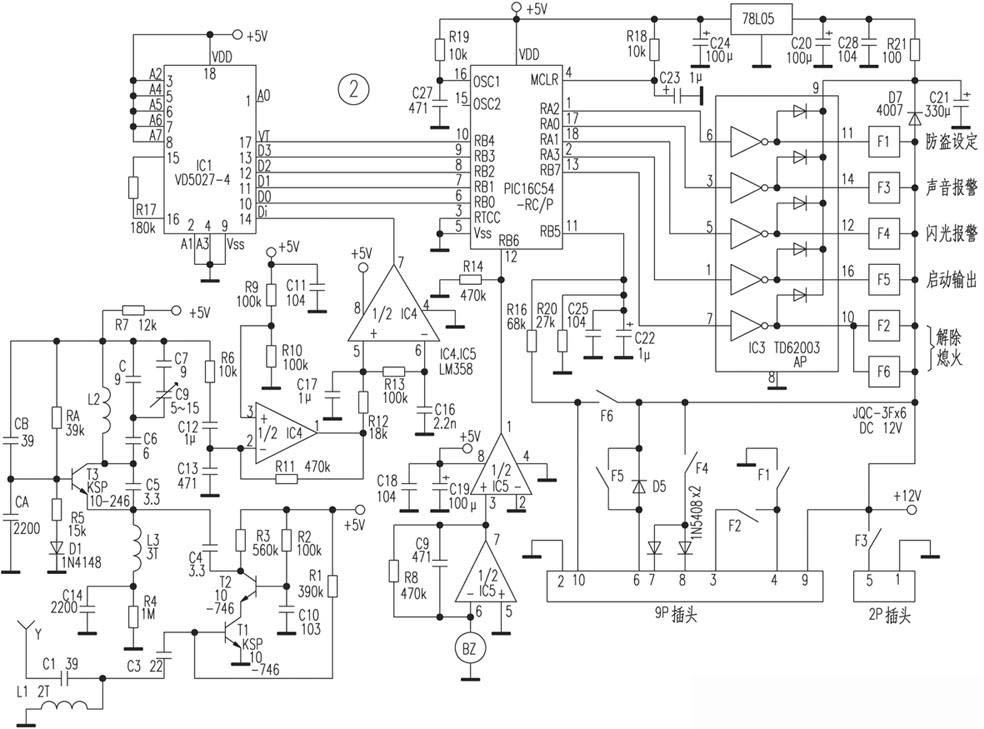

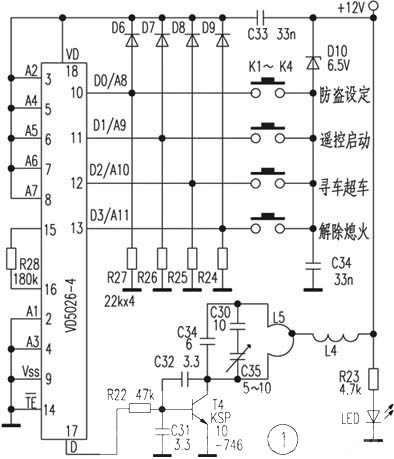

AG9900型智能遥控机车防盗系统以单片机PIC16C54为主控器，VD5026/VD5027为编解码电路，具有声光三级连锁防盗、闪光滚动报警、防抢劫、免匙驾驶、超车寻车、解除熄火与灵敏度调节等功能，全遥控操作，适合机动车辆安装使用。发射电路由VD5026、T4等组成遥控发射单元：12V电源一路直供高频发射电路，另一路按发射键时经D10、R24～R27分压得约5V供VD5026；按K1～K2键输出编码脉冲串，经T4高频调制发射（约180MHz）。VD5026的A0～A7为加密地址端（每位“1”“…

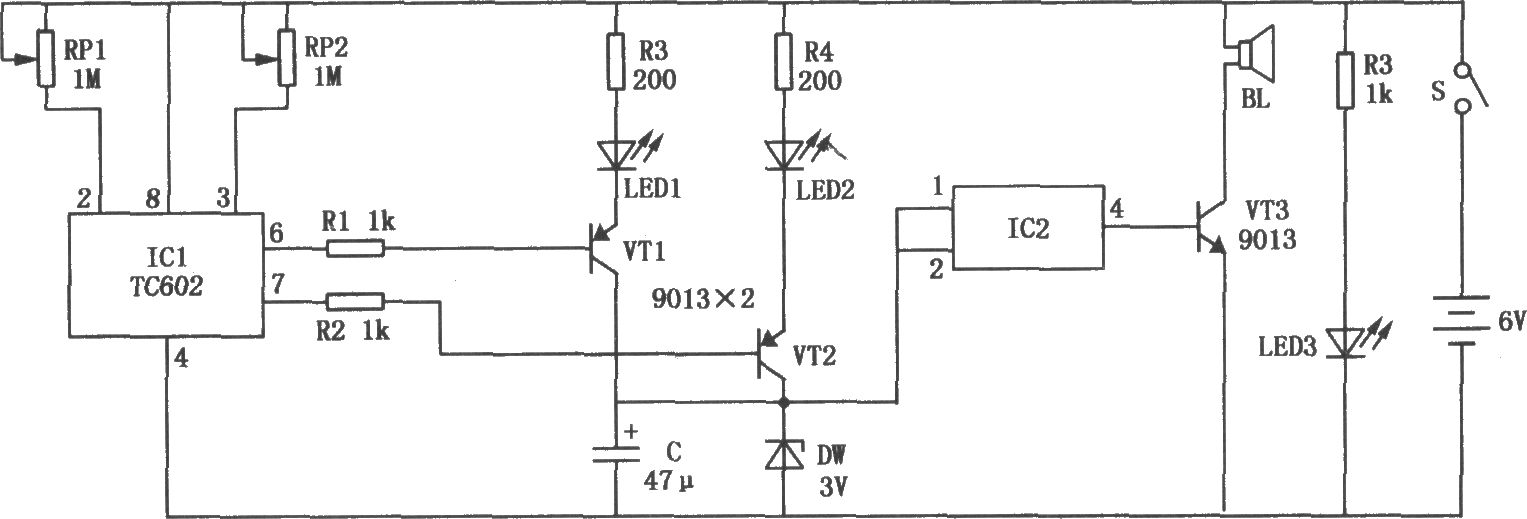

双限温报警器电路如图1所示，主要由温度传感控制集成电路TC602、电子开关及声响语音发生器电路组成，图中IC2为集成语音电路。

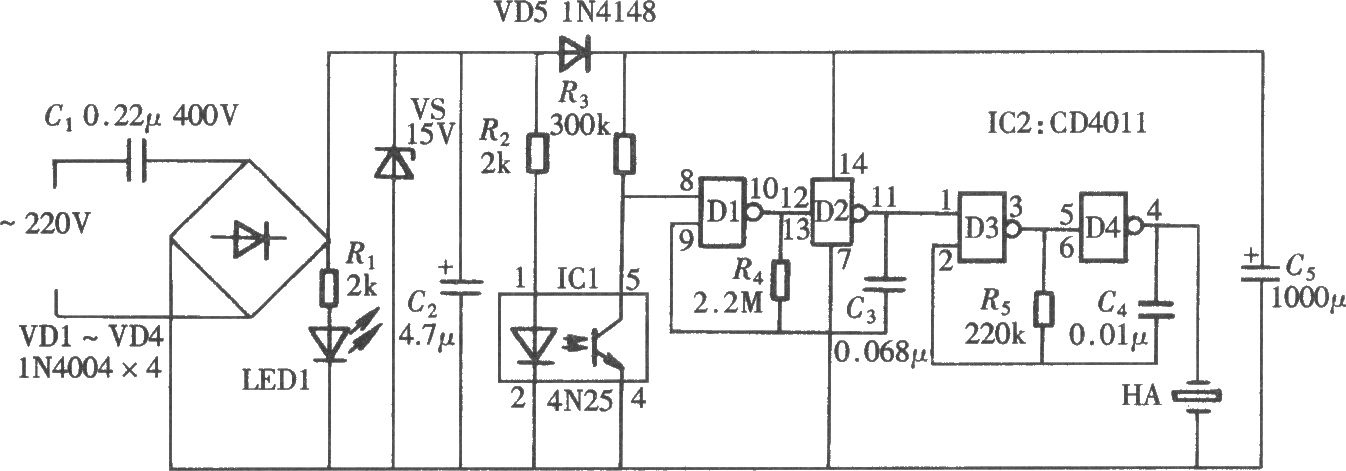

无源型停电报信器并非真正不用工作电源，而是利用电源停电前储存在电容器中的电荷，使报信器继续工作一段时间、完成停电报信任务，电路组成如图1所示。

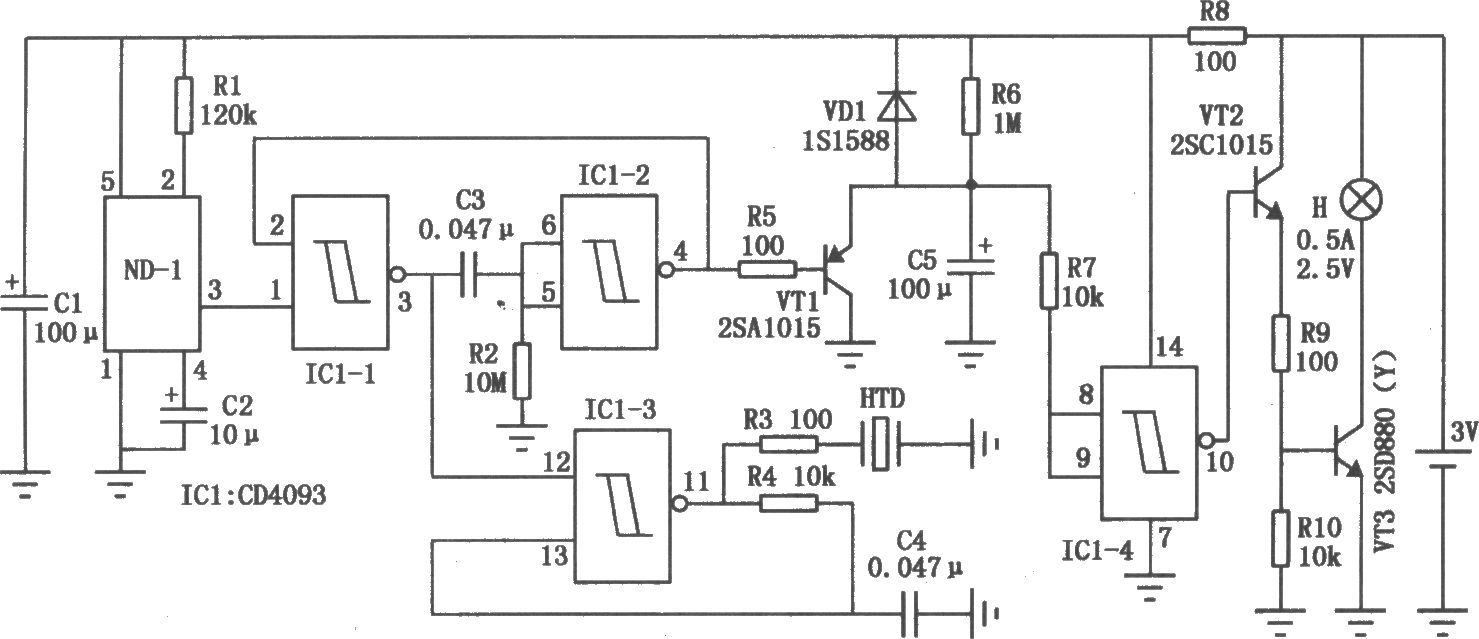

汽车振动报警器电路如图1所示。ND-1为振动传感器，用于检测汽车状态：汽车被撞、砸、牵动、吊起、晃动时引发振动均被检测并输出控制信号。IC1为带施密特触发端的四与非门CD4093，与非门IC1-1、IC1-2组成1s定时器，IC1-3组成低频振荡器。振动传感器检测到振动后产生控制信号使定时器与低频振荡器工作，压电陶瓷片HTD发声；同时1s定时器输出使VT1导通、C5快速放电使IC1-4输入低电平、输出高电平，VT2、VT3导通、小灯H发光。该报警器还可用于保险柜等设备。
