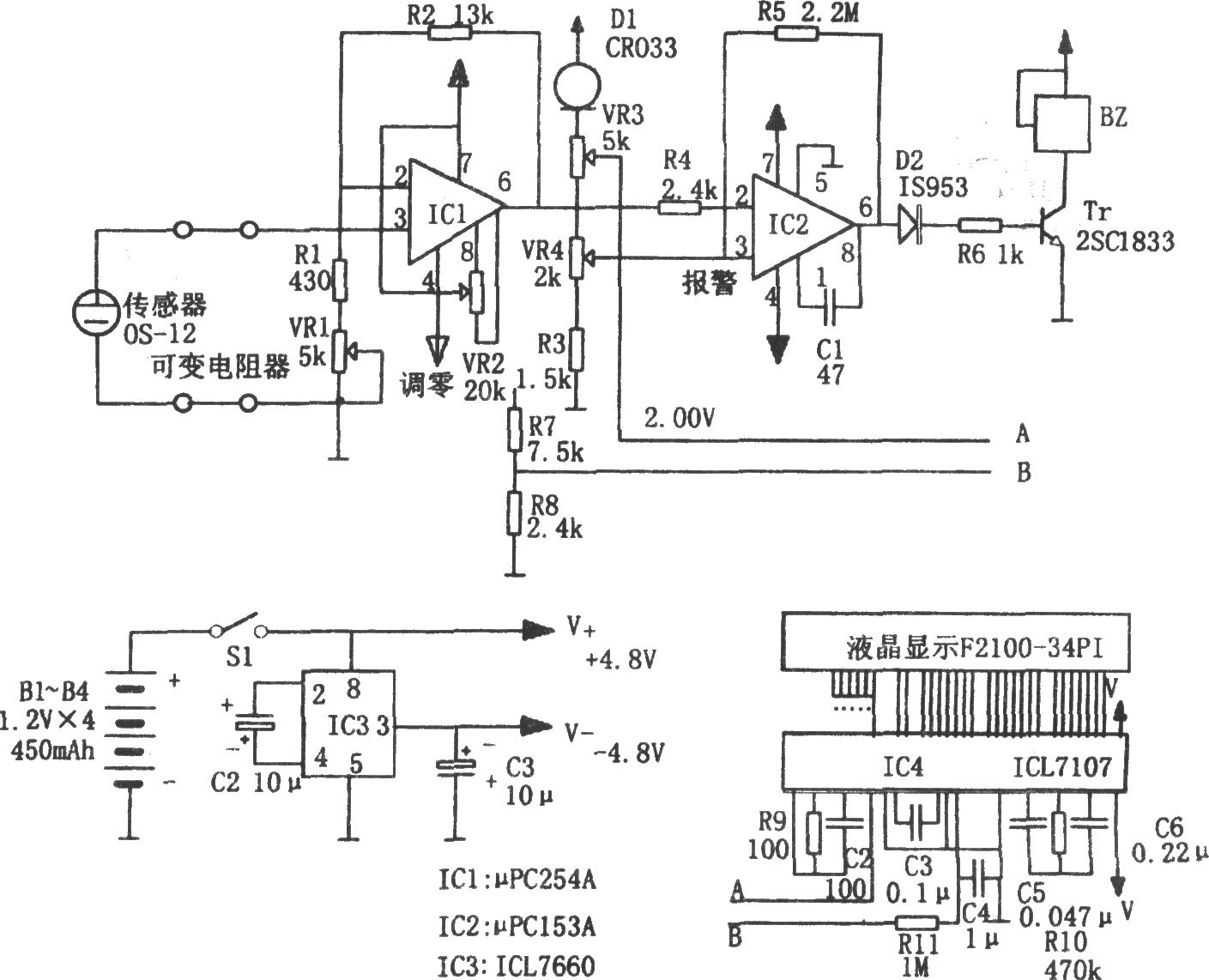

便携式缺氧监控电路如图1所示，由氧传感器OS-12、直流放大器IC1、A/D变换器IC4、液晶显示器F2100-34PI、电压比较器IC2、正负电源变换器IC3等组成。OS-12为伽伐尼电池式氧传感器，检测空气中的氧气可输出约50mV信号，且在0～100%氧浓度范围内有线性输出，其输出经A/D变换器能精确地用数字显示氧浓度。IC1为直流放大器，将传感器输出放大8倍，放大后信号经IC4（ICL7107型）A/D变换后直接驱动液晶显示器F2100-34PI用数字显示氧浓度；ICL7107为3.5位单…

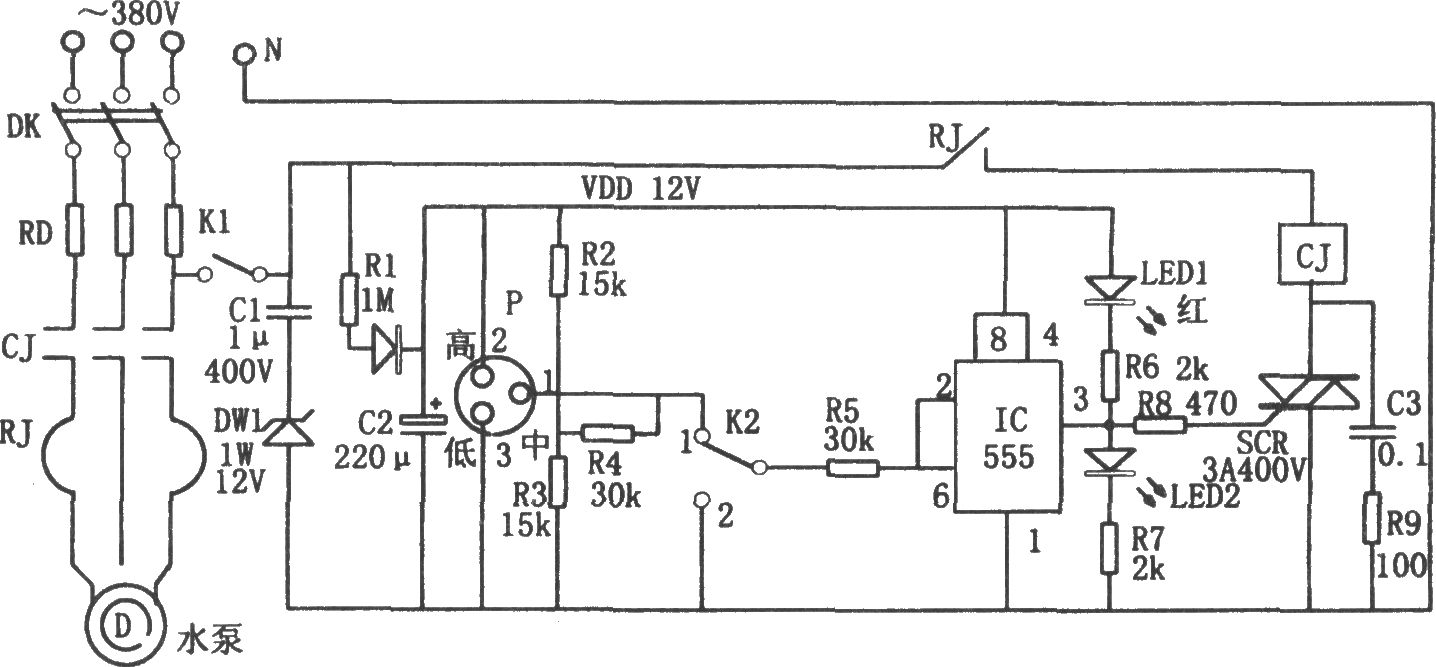

无塔增压供水装置液位控制电路如图1所示，由电容降压整流电路、电接点压力表、555触发电路、可控硅控制电路等组成，其中降压整流电路为整个控制电路提供直流电压。对电接点压力表P，当供水器内无水时内部压力低、表内动触点“1”与下限触点“3”闭合，使IC（555）②脚为低电平、555置位，3脚输出高电平使可控硅SCR触发导通、交流接触器CJ吸合、水泵D向供水器打水、压力表内气压上升。当动触点“1”上升到与“3”脱离并与上限触头“2”接合时，555因⑥脚为高电平而复位、SCR截止、水泵因无电停止。此后用水…

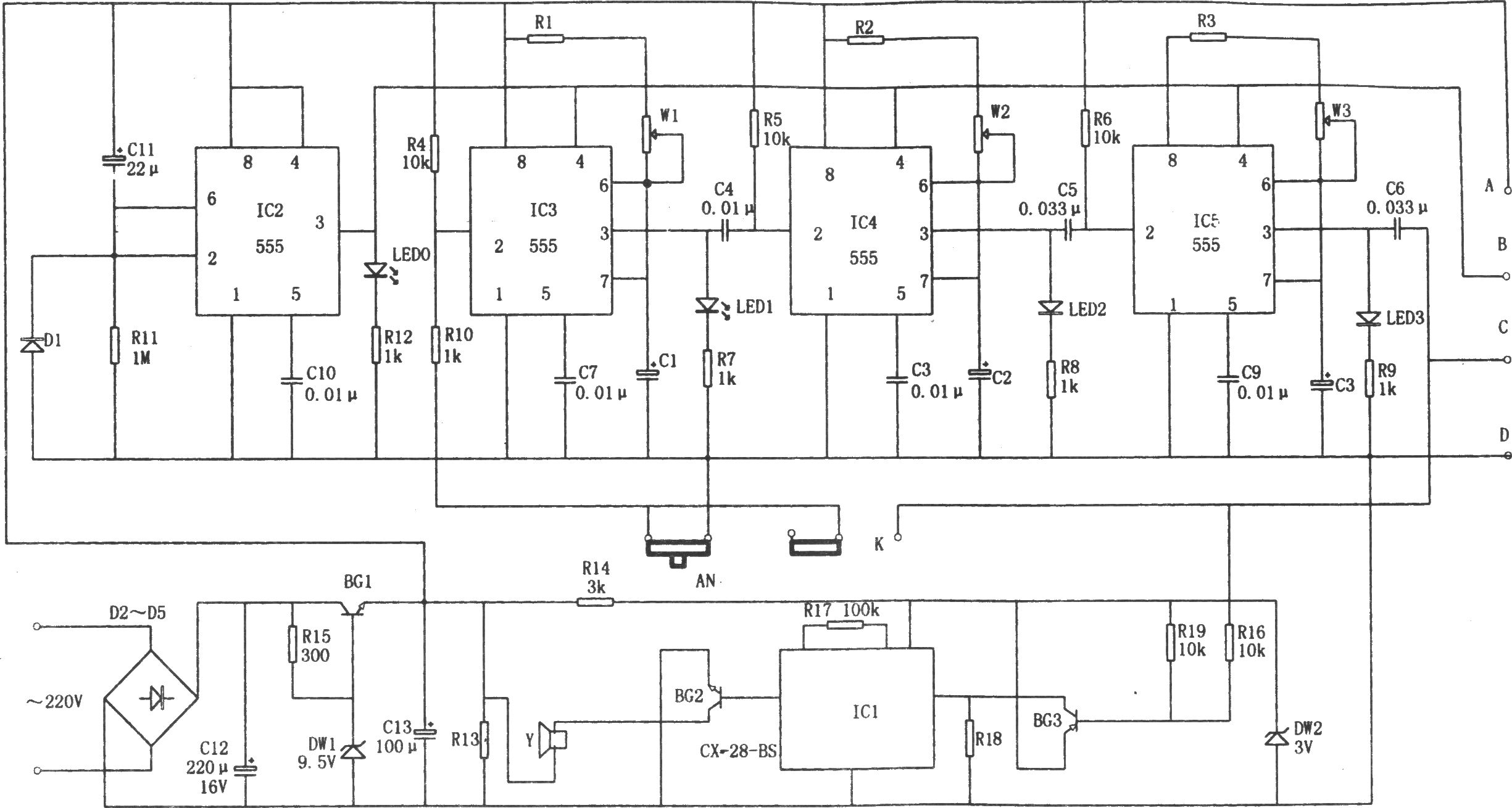

时序控制电路如图1所示，由降压整流电路、开机延时电路、顺序定时器、音响电路等组成，其中降压整流电路为整个控制器提供直流电压。开机延时电路由IC2（555）和R11、C11等组成：刚开机时C11电压不能突变，IC2因⑥、②脚为高电平而复位、③脚输出低电平加至IC3～IC5复位端④脚使各555复位；C11充电至②脚达1/3VDD时IC2置位、③脚输出高电平使IC3～IC5的④脚为高电平处于待工作状态，相应延时td1=1.1R11C11。IC3～IC5为单稳定时电路，定时时间通过调节各自W1、W2、W…

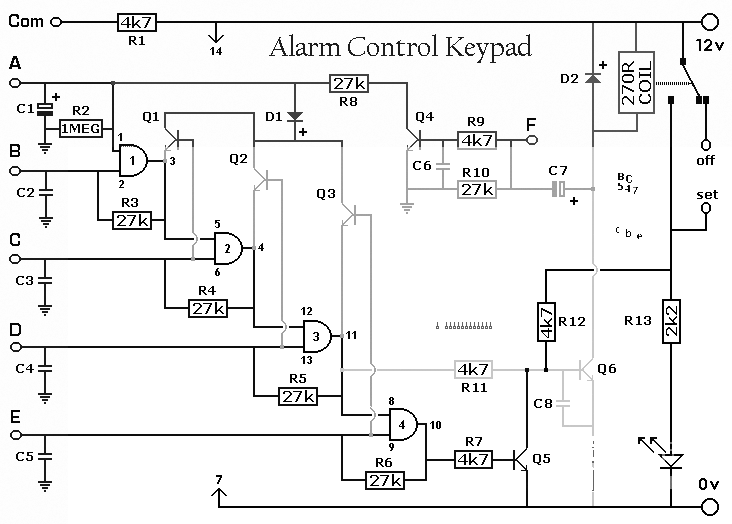

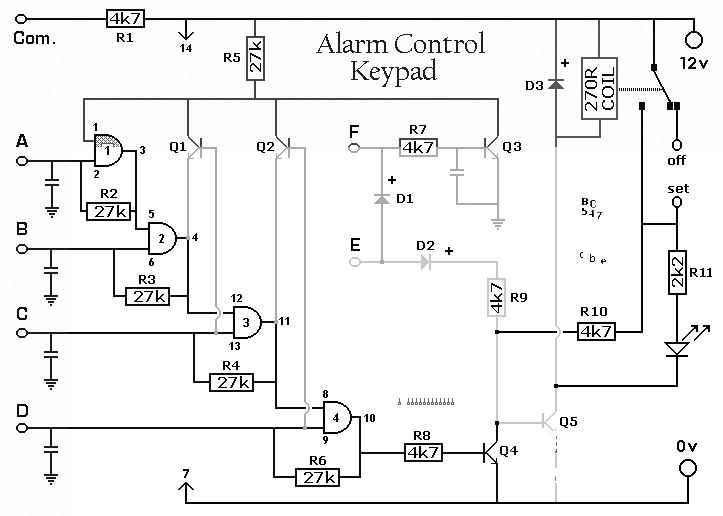

该4字控制键盘电路适用于防盗报警等场合。键盘应为带公共端、每键单独连接的型式（12键键盘有13端子），矩阵式（7端子）不可用。报警由单个按键设定：选择所需按键接至E，选四个欲用于解除报警的键接至A、B、C、D，代码可含非数字符号，12键键盘可提供超过1万种代码；公共端接R1，其余键全部接至F。按E时电流经D2、R9使Q5导通、继电器吸合并经R10自锁，12V输出由off切换至set端子、LED点亮。解除报警须按A、B、C、D的正确顺序：IC为四2输入与门CMOS 4081，仅当两输入均高时输出高…

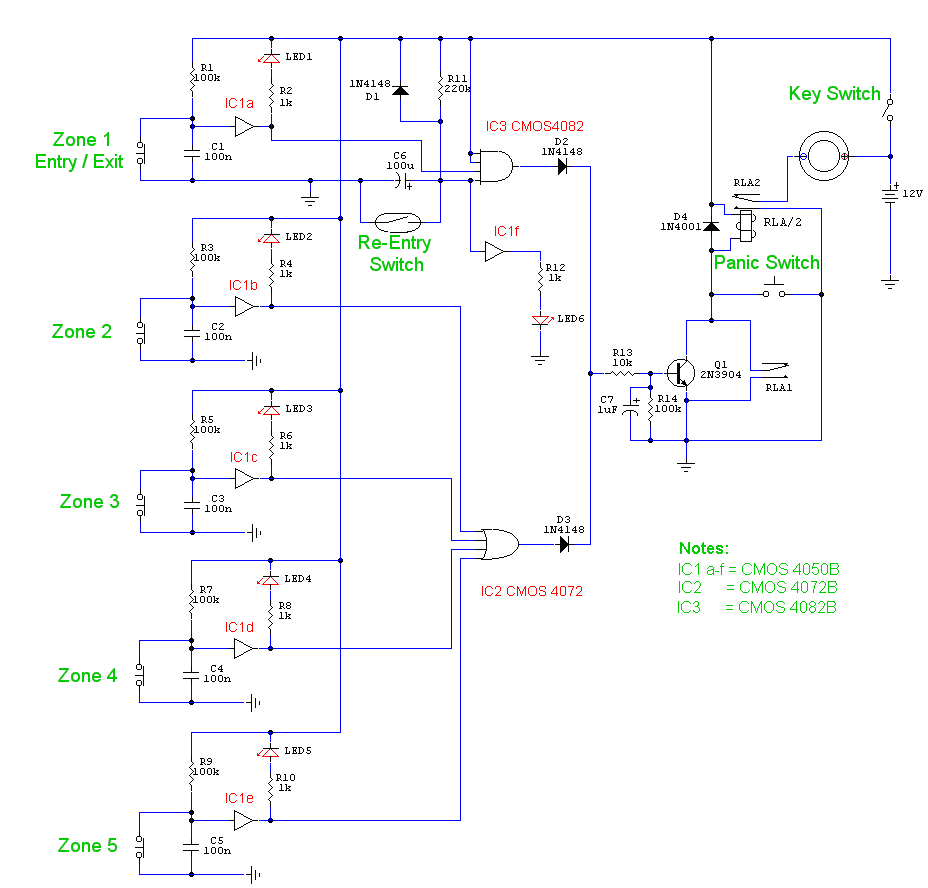

这是一个适用于小型办公室或家庭环境的五通道独立区域防盗报警系统，只用3片CMOS集成电路，具有一个定时进入/退出区域、四个即时区域和一个紧急按钮，并为每个区域设有指示灯和一个“系统设防”指示。电路如图1所示。每个区域采用常闭触点（微动开关或标准报警触点/干簧开关）。区域1为定时区域，用作建筑物入口和出口；区域2～5为即时区域，一旦触发无延时报警。输入电容C1～C5为长布线提供一定的射频抑制，C7与R14组成瞬态抑制电路。钥匙开关兼作设防/解除设防与复位开关，为安全起见应为金属带钥匙型。开机时C6…
本电路采用微波传感模块RD9481作为探头，使用DTMF（双音多频）编码译码，由长波收发组件T630/T631进行报警信号和地址的传送，可显示报警地点，适用于多路（16路）集群监控报警系统。电路由分机和主机组成，除地址编码不同外，各报警分机电路均相同，报警分机电路与报警主机电路如图1所示。
该键盘开关适用于模块化防盗报警电路，也可用于其他场合。键盘应为带公共端、每键单独连接的型式（12键键盘有13个端子），矩阵式（7端子）不可用。选五个欲作代码的键接至A、B、C、D、E，公共端接R1，其余键全部接至F；由于可选择非数字符号，可供约10万种不同代码。报警装置用选定的前四个键设定：按正确顺序并在C1与R2设定的时间（约10s）内按下A、B、C、D时，电流经R11使Q6导通、继电器吸合并经R12自锁，12V输出由off切换至set端子、LED点亮。要使报警解除，须按A、B、C、D、E的正…

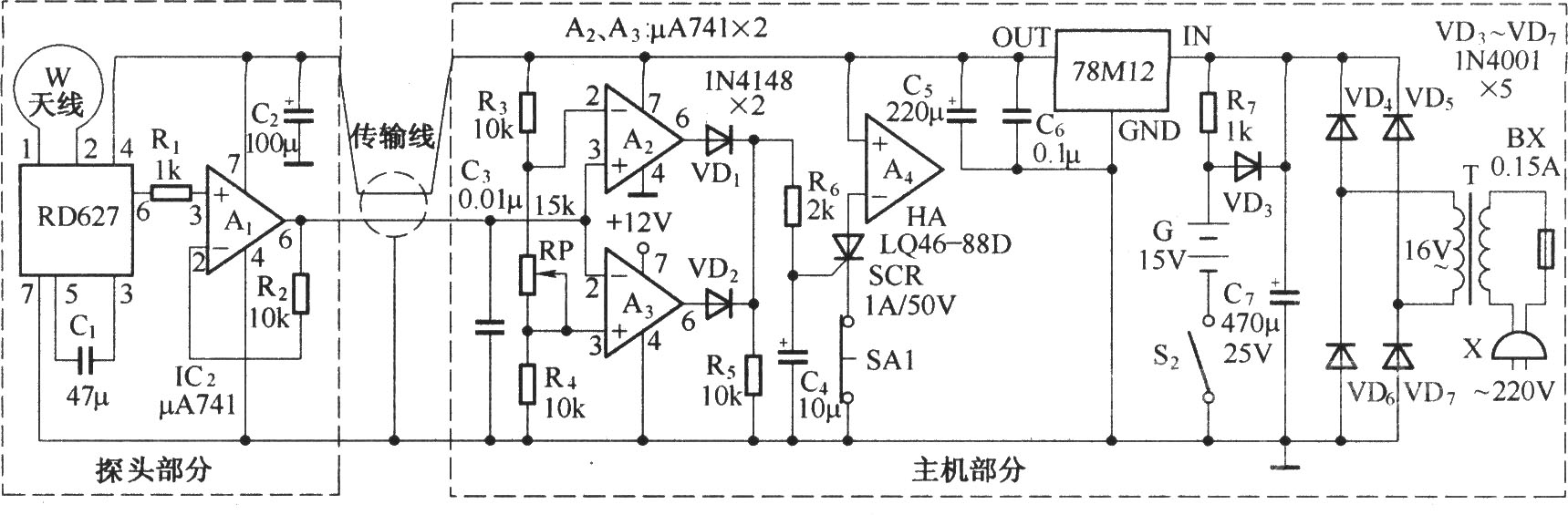

微波语言防盗报警器适合在家庭、商店、仓库、果园等场所使用，只要有人进入警戒范围它便会发出“抓贼呀”的声音。为防止报警器被人为破坏，电路设有断线报警和交直流电源自动转换功能。报警器由探头和主机两部分组成，电路原理如图1所示：探头由微波传感模块RD627和运放A1组成，RD627输出信号经运放A1放大后通过双芯屏蔽电缆与主机连接；主机电路中由运放A2、A3组成的比较器对探头送来的信号进行鉴别；LQ46-88D是语言报警专用扬声器，外部只有电源引脚，接通电源后即可发出“抓贼呀”的声音。

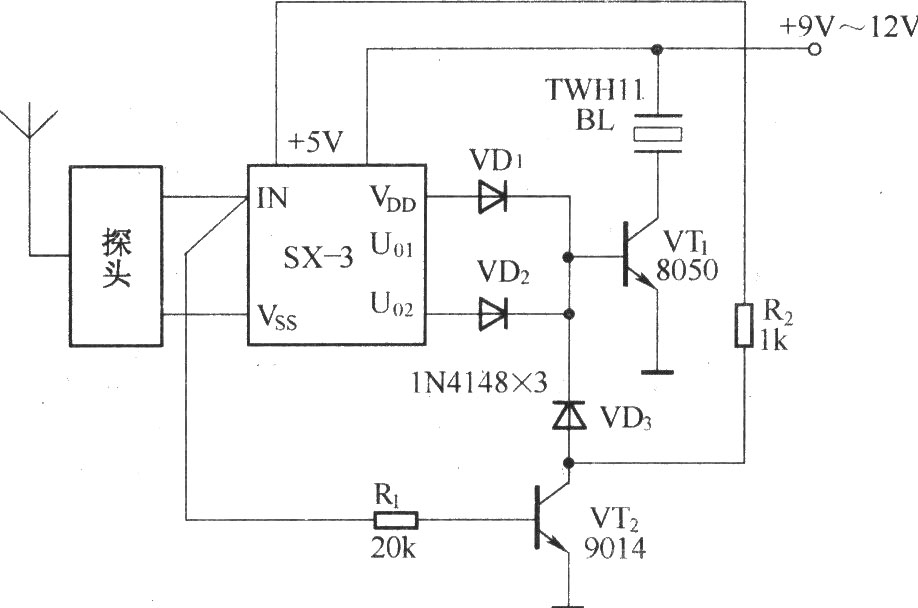

SX-3型人体感应开关是根据多普勒效应工作的微波控制组件，采用板式结构，外形尺寸100mm×50mm，其探头和信号处理部分可以裁成两个部分，便于遥控探测使用，可用于报警器、自动门、自动灯、自动语音等自动控制装置。由SX-3组成的遥测报警器如图1所示。

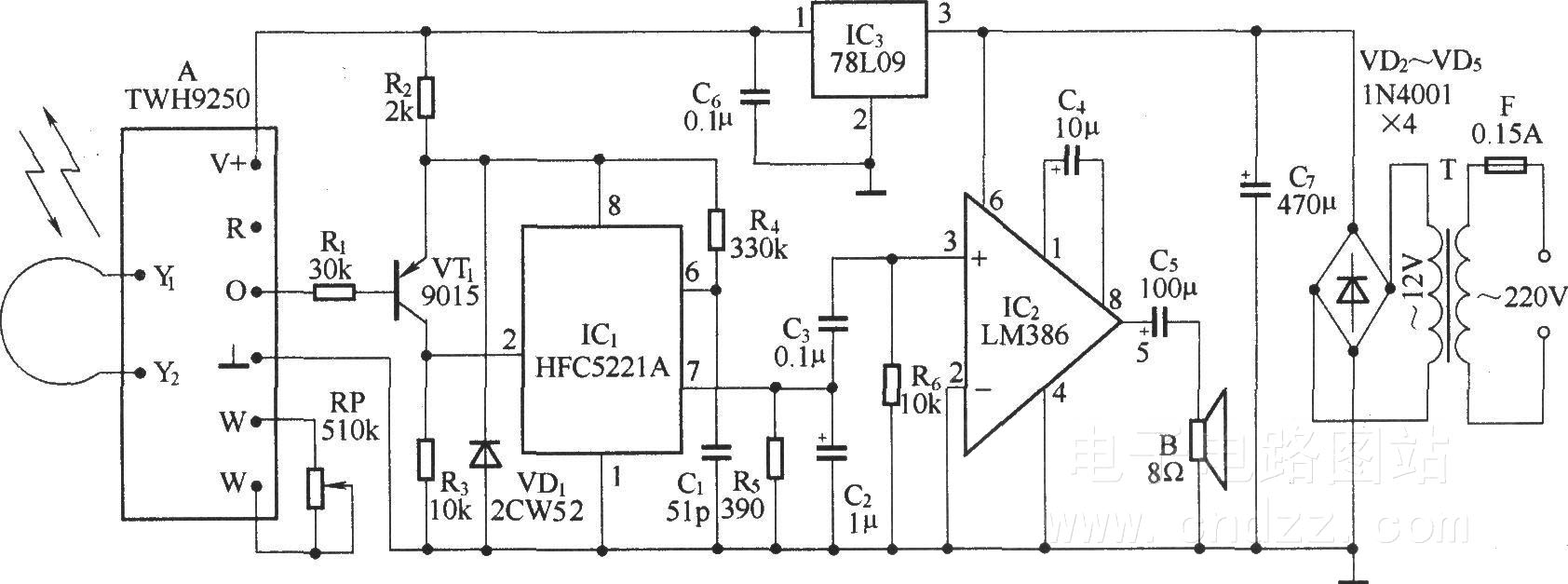

禁烟与防火警示牌电路如图1所示。当有人从警示牌有效监视范围走过时，本电路会发出“铛……禁止吸烟，禁止烟火”的警告声。
