市场上一种适配摩托罗拉168VA手机的汽车充电器体积小巧，可直接插入汽车点烟器使用或充电。原厂未附电路图，给维修带来不便，现据实测电路整理以供参考。图中UTC34063为八脚双列直插式IC，是单片升降压直流转换控制器件，内部集成温度补偿器、比较器与大电流输出开关等单元，振荡频率100kHz。实测数据如下表（电压值为输入直流12V、空载状态，用DT890C+数字表实测；在路电阻用500型万用表实测）：脚号—在路电阻（红测/黑测，kΩ）—电压（V）：1—4.1/8.2—12；2—0.8/7.8—8.…

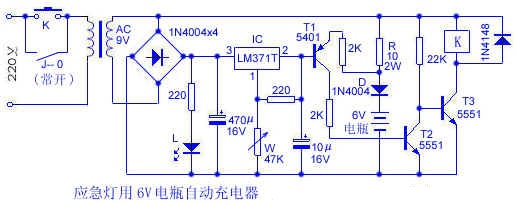

6V电瓶应急灯的随机充电器简单粗糙，长时间工作发热严重易损，并易致电瓶过充、电解液过早干涸而缩短寿命。改装为自动充电器后效果良好，电路如图11所示。三端稳压器IC为T1基极提供基准电压，继电器J实现开关K自锁与自动断电。接入电瓶后按动K，电源指示灯L点亮，J得电吸合，触点J-0自锁K，充电开始。电瓶欠电时T1发射极电压低于（7.5V+0.65V），T1、T2截止，不影响T3。当电瓶电压充至7.5V，T1发射极电压达7.5V+0.65V，T1饱和导通、T2导通，T3基极电压下降而截止，J失电释放、…
6V电瓶应急灯随机充电器过于简单，长时间工作发热严重、易烧毁，且易致电瓶过充、电解液过早干涸而缩短寿命。将其改装为自动充电器后效果良好，电路如图8所示。三端稳压器IC为T1基极提供基准电压，继电器J实现开关K自锁与自动断电。接上电瓶后按动K，电源指示灯L点亮，J得电吸合，触点J-0自锁K，充电开始。电瓶欠电时T1发射极电压低于（7.5V+0.65V），T1、T2截止，不影响T3。当电瓶电压充至7.5V，T1发射极电压达7.5V+0.65V，T1饱和导通，T2导通，T3基极电压下降而截止，J失电释…
该电路可使两节镍镉电池在充电至3V或放电至1.34V时自动断开对应回路，有效防止过充电或过放电，电路如图7所示。D1、D2整流后的电压供给电池充电，D3～D6整流后的电压供给比较与控制电路。TL082构成比较电路，其2脚由LM317输出提供恒定参考电压，3脚电压取自电池；2、3脚电压比较后由1脚输出控制BG的开断，再经继电器控制充电或放电回路。充电过程：将开关S置于“1”位，接入电池后通电。此时TL082的2脚电压为3V，3脚电压低于3V，1脚输出负电压，BG截止，J无电流，常闭触点J1闭合，电…
市面上6V电瓶供电的应急灯普遍随机配装过于简单的充电器，长时间工作发热严重且易烧毁，充电时还易造成电瓶过充，使电解液过早干涸而缩短电瓶寿命。针对这一不足，可将其改装为自动充电器，经长期使用效果良好，电路如图4所示。IC（三端稳压器）为T1基极提供基准电压，继电器J实现开关K的自锁与自动断电。接上电瓶后按动K，电源指示灯L点亮，同时J得电吸合，触点J-0将K自锁，充电开始。此时电瓶欠电，T1发射极电压低于7.5V与0.65V之和，T1、T2相继截止，对T3无影响。当电瓶电压充至7.5V时，T1发射…

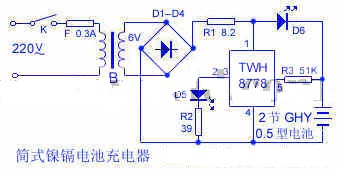

本镍镉电池充电电路可指示电池是否已充足电，电路如图3所示。接通开关K后，220V交流市电经变压器B降压、D1～D4整流，通过R1、D6对两节GNY0.5型（5号镍镉）电池以500mA电流充电。充电期间D6发光指示充电状态；此时TWH8778开关集成电路的控制端⑤脚开启电压低于1.6V，电路不导通，故D5不亮。随着充电的进行，电池充电电流逐渐减小、端电压逐渐升高，TWH8778控制端⑤脚电压随之上升。当升至1.6V时，电路导通，D5发光，指示电池已充足电。
本充电器电路简单、元件易取，对各节镍镉电池分别充电，充足电即自停。充电前先调节R4，使三端可调稳压器LM317的输出电压为预定值Vo；当充电电池电压Ve上升到Vo−0.65 V时，晶体管截止、充电终止，同时相应充电指示灯LED熄灭。充电电流由R11～R14限制。

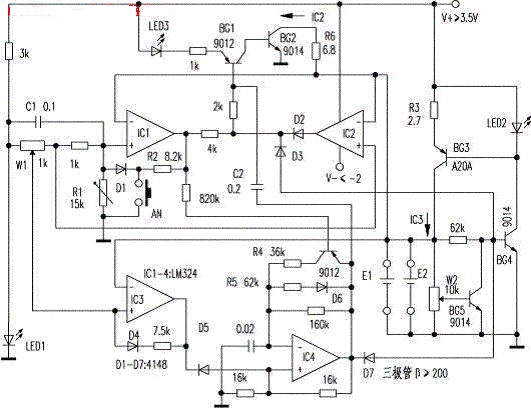

本充电器的功能特点：1.充电前先对电池放电以消除记忆效应，放完电后自动转为充电；2.充电方式为脉宽调制恒流式，脉动恒流充电加脉冲放电；3.充满检测参数为电池端电压，双重控制；4.并联充电；5.具有防反充电功能。电路原理：IC1、IC2、IC3接成电压比较器，IC4接成方波脉冲发生器，脉冲宽度和频率由IC1控制。输出正脉冲期间BG4导通、恒流IC3对电池充电；负脉冲期间输出经C2微分使BG1、BG2短时导通、对电池放电。接通电源后IC1输出高电位、电路进入充电状态。若需放电，触动放电按钮AN使IC…

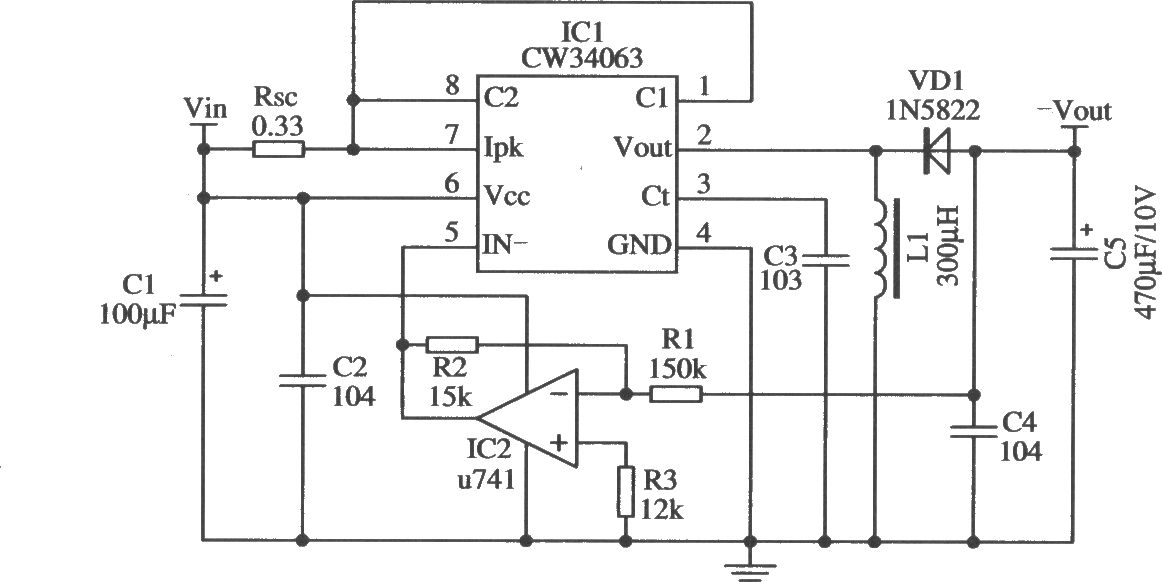

用CW34063接成电压反转变换电路时，需外接一个运算放大器，将取样信号倒相以改变极性。其电路如图所示，外接元件共10个。
图中为由MIC5158构成的恒流充电电路。该电路在整个充电过程中提供恒定电流（IC=35 mV/R3），直到电池电压达到某一浮充电压值Vf。当达到浮充电压条件时，MOSFET管被关断，充电电流改由R4提供通路以维持涓流/浮充。
