如图所示为线性压控振荡器电路。A1 是用以改善 C1 充放电特性的恒流源电路，它使输出频率与输入控制电压之间保持线性关系；A2 为正弦波输出的缓冲器。若将低频锯…

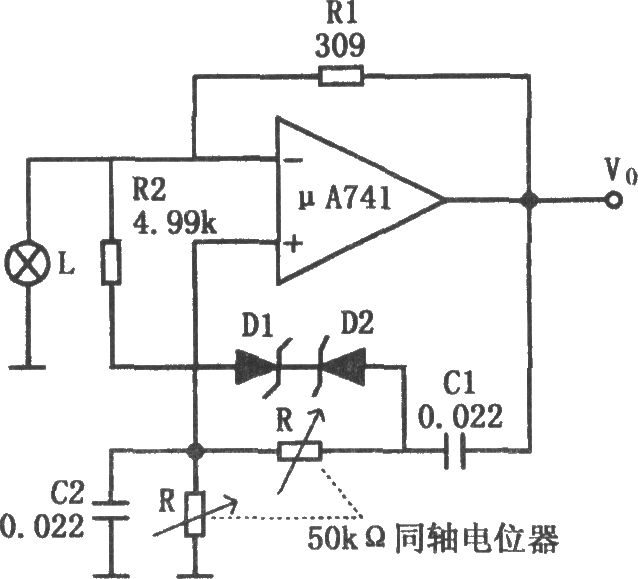

如图所示为频率可调的音频振荡电路。该电路除利用灯泡控制增益外，还增加了由齐纳二极管 D1、D2 和电阻 R2 构成的自动增益控制电路。随着频率下降，输出振幅将会…
如图所示为低频文氏电桥正弦波振荡电路。该电路利用二极管的指数特性来稳定 0.001Hz 正弦波发生器的振幅：二极管能够迅速改变其等效动态电阻，因而不会引入较大的…

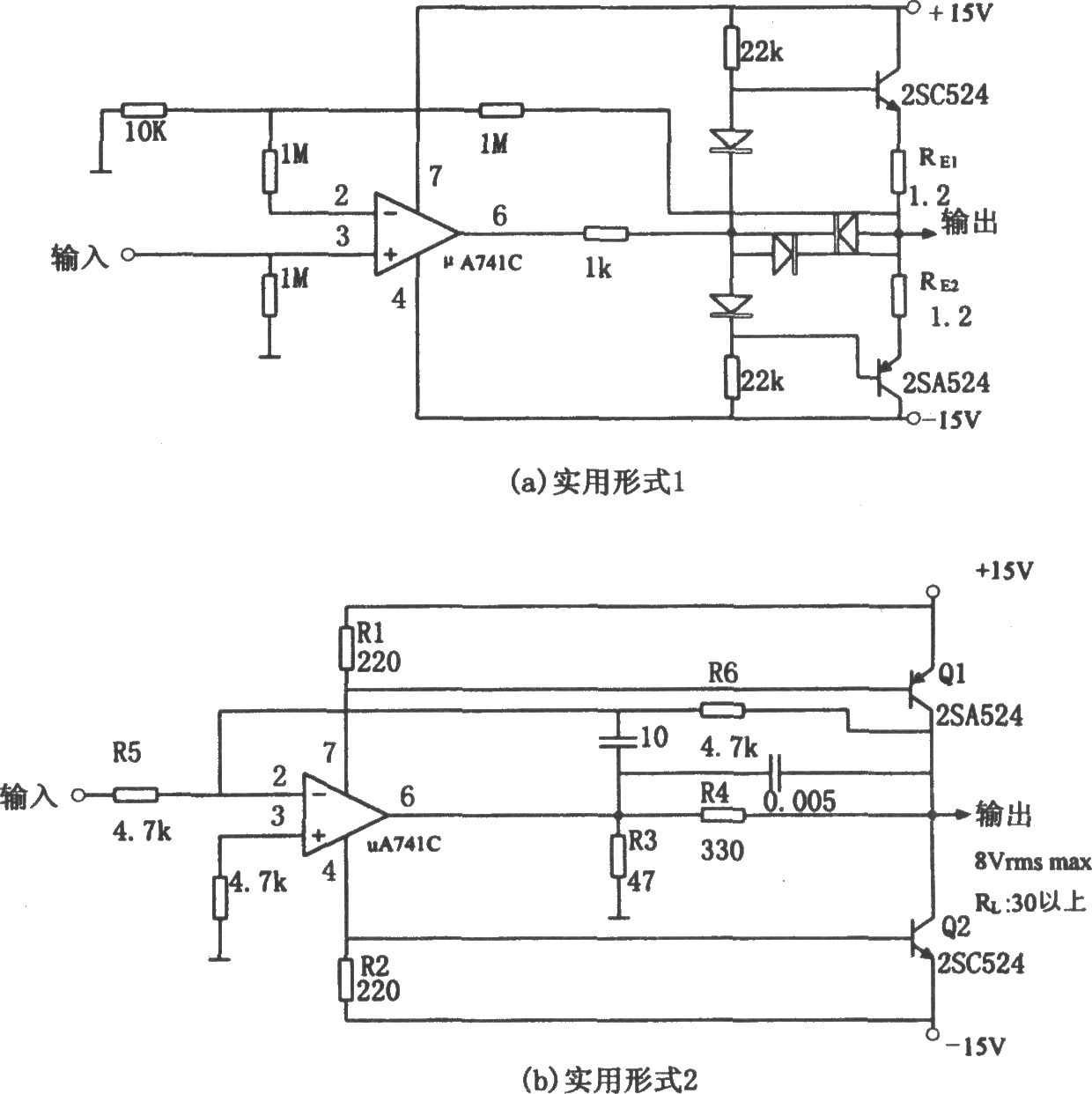

所示为直接耦合音频功率放大电路。利用集成运放构成音频功率放大器，通常有两种实用形式。 第一种实用形式如图(a)所示，在运放输出端加互补对称射极跟随器。这种形式结…
使用集成运放构成音频放大器，工作稳定，便于施加负反馈，容易获得所需的均衡特性；各声道之间串音干扰小，也便于进行多频道输入信号的混合。图1给出了两种实用接法：图(…
