图是装在玩具手枪中的激光发射电路。用手扣动扳机 SB 时，其常闭触点断开、常开触点闭合，电流通过电阻 R 和激光二极管 VD 对电容 C 进行瞬时充电，激光二极…
电路以六反相器 CD4069 和 3 只变色发光二极管为核心，合上电源开关后，3 只小彩灯随机呈现红、绿、橙三种颜色。6 个反相器分别驱动 3 只变色管的 6 …
本装置是一个高响度、高亮度的声光提醒器，采用AC220V供电，可与相关报警装置配合使用。将其电源插头插在插座上，一旦有人非法闯入，报警执行机构（如继电器、可控硅…
TX-2/RX-2是一对采用CMOS工艺制造的遥控专用集成电路，具有功耗低、电源电压适用范围宽、工作稳定可靠、外围元件少等特点。TX-2是编码发射电路，RX-2…

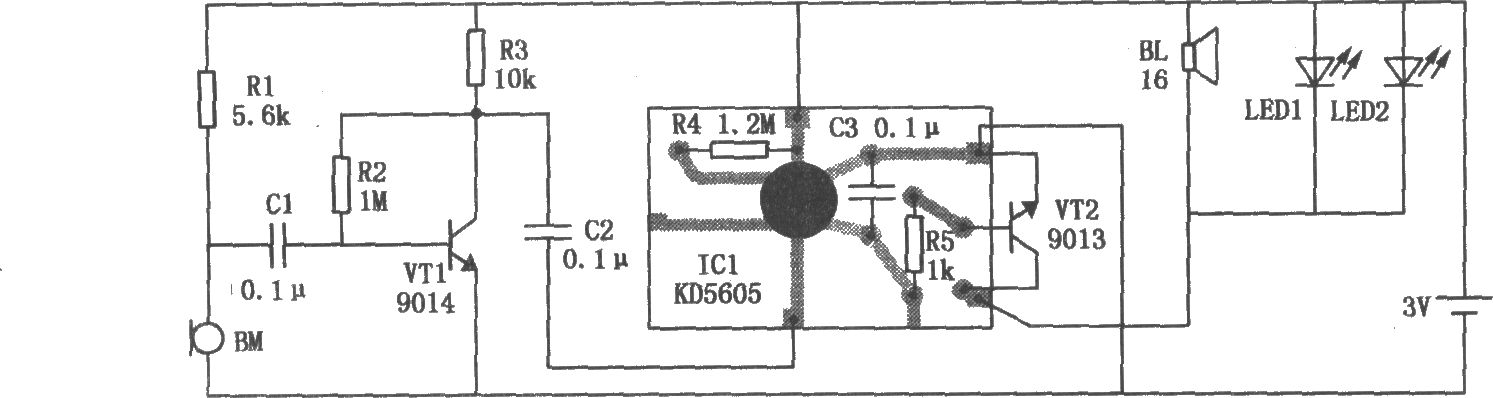

声控玩具小猫的电路如图所示，由声控电子开关和猫叫声发生器两部分组成。话筒BM是声波接收器，接收到击掌声波信号后随即输出相应电信号，经电容C1送到三极管VT1的基…
