一、直流电机的物理模型图 1 是分析直流电机的物理模型：固定部分有磁铁（这里称作主磁极），固定部分还有电刷；转动部分有环形铁心和绕在环形铁心上的绕组。（其中 2…
电路如图67所示。VT1组成RC移相式低频振荡器，产生3.5Hz的信号；VT2是射极输出器；VT3组成它激式脉冲振荡器，产生高压脉冲，通过XJ插孔输出到两只带橡…

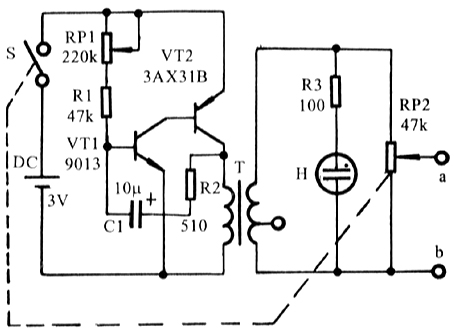

理疗器电路图见图66。晶体管VT1、VT2组成互补型方波发生器，输出方波经变压器T升压，再经RP2由a、b端输出。H为NH-416型氖泡，电路工作时它会闪闪发光…
