放大电路图学习(一):基本概念与增益

2026-08-31 3,585 0

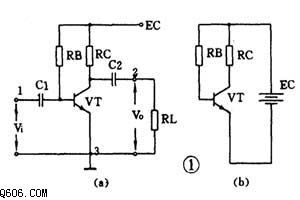

放大电路的本质是在电源提供的能量支持下,以输入信号控制输出,实现信号幅度的放大,其能量来源是直流电源而非输入信号本身。

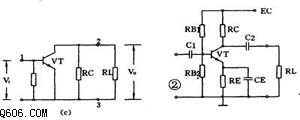

基本概念:电压放大倍数Au=Uo/Ui,电流放大倍数Ai=Io/Ii,功率放大倍数Ap=Po/Pi=Au·Ai。放大电路的主要性能指标包括增益、输入电阻、输出电阻、频率响应与非线性失真等。

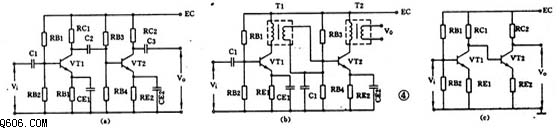

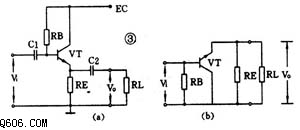

输入电阻越大,从信号源索取电流越小,对信号源影响越小;输出电阻越小,带负载能力越强。频率响应反映放大电路对不同频率信号的放大能力,上限频率与下限频率之间的带宽即通频带,增益下降3dB处对应截止频率。放大电路设计须在增益、带宽、失真与稳定性之间权衡,常用负反馈改善性能。
