这种高压发生器适用于需要高电压、小电流的场合，可获得数千伏至数万伏的高压。

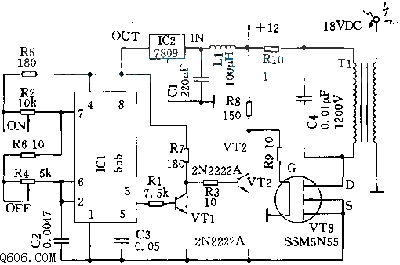

电路由脉冲发生器、驱动器与高压变压器组成。脉冲发生器利用一只555定时器产生连续脉冲串至VT1；VT1作为缓冲器隔离IC1与VT3栅极的高阻负载。R1与R3、R2与R4调节IC1脚3的输出脉冲频率。该脉冲串控制VT3的通断，在T1初级产生高频交变磁通，进而使次级产生所需的高频高压。T1可采用现成黑白电视机中的行输出变压器。
