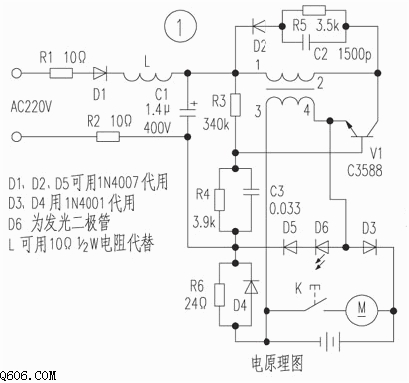

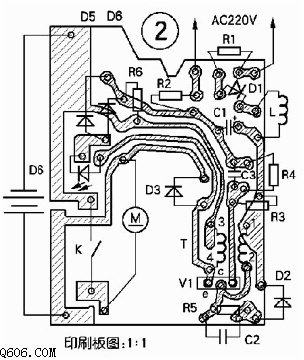

本电动剃须刀出现充电时指示灯不亮、随后转动无力、不能剃须的故障。拆开检查发现电阻 R1 烧断、三极管 V1 击穿短路（c、e 极间）。因无图纸资料，为便于分析检修，先后绘制印板图（图 2）与电路图（图 1）。因 V1（C3588）无法购到，用 DK50 型晶体管代换，同时更换 R1 后试机。充电 7 小时后电池两端电压由 1.4 V 升至 2.5 V，此时 V1 因发射极电位升高（基极电压不变）而截止、D6 熄灭、充电结束。至此该剃须刀已能正常使用。
