三相桥式逆变器电路

2026-08-31 3,577 0

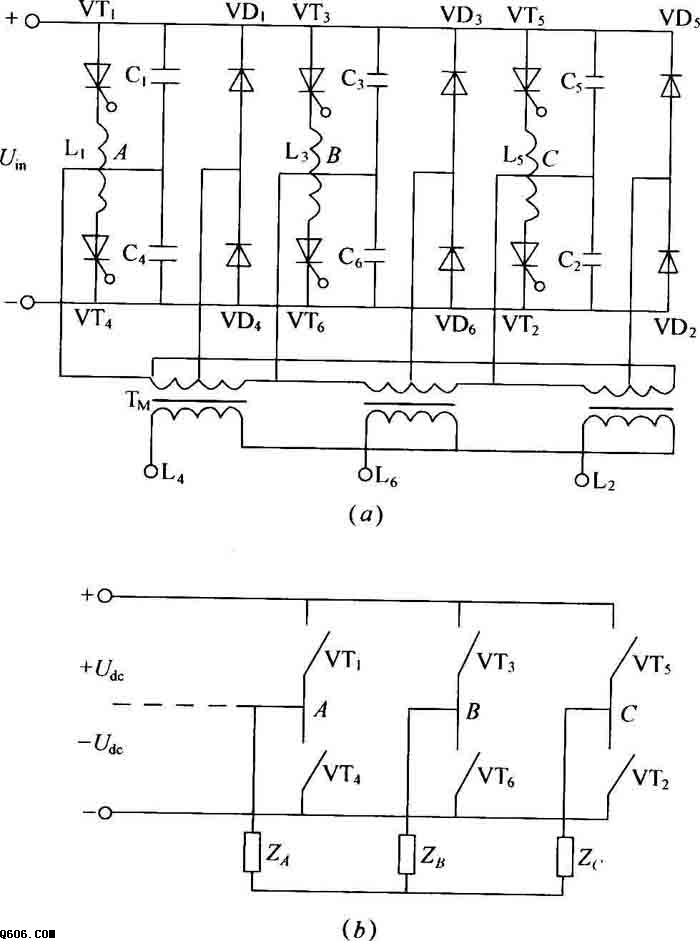

传统三相桥式逆变器电路如图 a:VT1~VT6 为晶闸管,L1~L6 为换向电感、C1~C6 为换向电容,两者组成晶闸管关断电路;VD1~VD6 为反馈二极管。依据晶闸管工作原理,在三相交流输入电源作用下,若晶闸管承受最大正向阳极电压且控制极获得触发脉冲,则转入导通状态;反之,处于导通状态的晶闸管在足够反向阳极电压作用下会转为截止状态。图 b 为图 a 的简化图。
