一般电热毯仅有高温、低温两档：拨至高温档，入睡后常被热醒；拨至低温档，有时醒来又觉温度不足。本文介绍的电热毯温控器可将温度控制在合适范围。

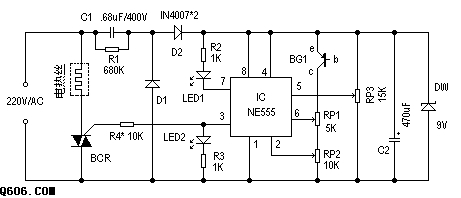

工作原理：电路如图，IC 为 NE555 时基电路，RP3 为温控调节电位器，其滑动臂电位决定 IC 的触发电位 V2 与阀电位 Vf，且满足 V5＝Vf＝2Vz。220 V 交流经 C1、R1 限流降压，D1、D2 整流、C2 滤波，DW 稳压后获得约 9 V 电压供 IC 使用。室温下接通电源，因已调好 V2、V6≥Vf，则 IC 翻转、第 3 脚变为低电平，SCR 截止、电热丝停止发热，温度下降；此时 BG1 的 Iceo 随之减小，V2、V6 降低，当降至触发电平下限后 IC 再次翻转使 SCR 导通、电热丝重新发热，从而将电热毯温度控制在设定范围。
