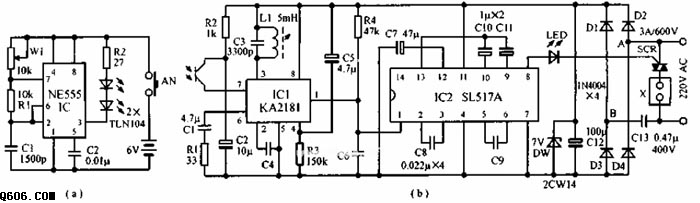

发射电路采用 555 构成的多谐振荡器，振荡频率约 35 kHz，驱动红外发射管，其正向电流约 60 mA。接收电路由红外接收头、前置放大与检波、放大与双稳态电路及可控硅控制电路等组成。专用红外集成块 KA2818 内部包含前置放大、调谐、检波、ACC 及波形修正电路，输出负脉冲波。IC2 为声控集成块 SL517A，功能包括放大、翻转触发、驱动等：每接收一次红外信号翻转一次，可控硅改变一次状态。
