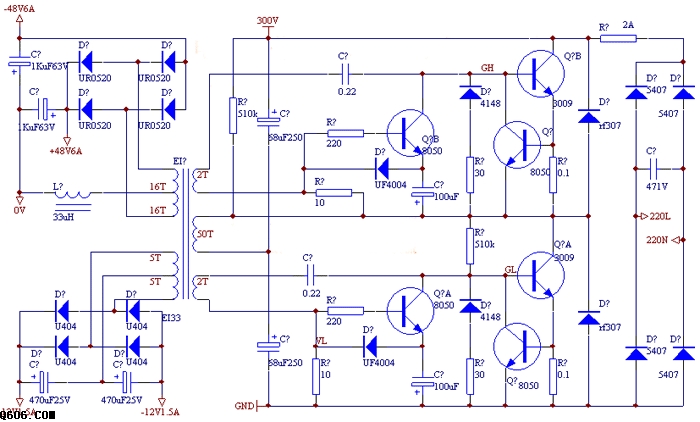

采用 300 W 工频变压器可较好驱动 200 W 功率放大器，但近年金属价格猛涨，300 W 变压器价格已较高。本设计按老铎电路图制作一台输出功率可达 280 W 的功放电源，两组电源输出：±36 V/3 A 与 ±12 V/1 A。整机结构为：输入 EMI ＋ 输入整流滤波 ＋ 自激振荡 ＋ 输出整流滤波 ＋ 输出低频滤波器。该变压器与工频变压器一样输出电压响应速度快。

主要电气参数如下：输入电压 220 VAC；输出空载电压 DC ±41 V 与 ±15 V；输出满载电压 DC ±36 V 与 ±13 V。实际在 220 VAC 输入、接 26.2 Ω 电阻时，输出电压为 ±36 V。

制作要点：1. 储能电感须选取合适，否则影响输出功率；2. R1、R2 的选取会影响输出功率；3. D5、D6、D9、D10 应选取恢复时间短的二极管；4. 电路上下参数尽量对称，否则接大负载时会影响中点电压；5. 四只 8050 应选用 SS8050。
