录像机射频变换器电路原理

2026-08-31 3,564 0

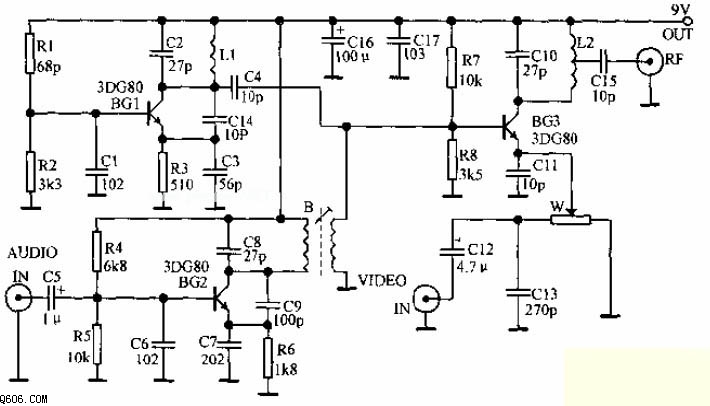

录像机射频变换器电路如下图:BG1 产生约 38.625 MHz 的图像载频信号并经 C4 加至 BG3 基极;BG2 产生 6.5 MHz 的调频伴音信号并经 C9 加至 BG3 基极;图像信号经 W 加至 BG3 发射极。BG3 一方面对 38.625 MHz 倍频,产生 77.25 MHz 的图像载频信号(四频道),另一方面对 6.5 MHz 调频伴音信号进行调制,产生 83.75 MHz 的伴音载频信号,两种载频信号经 C15 输出。
