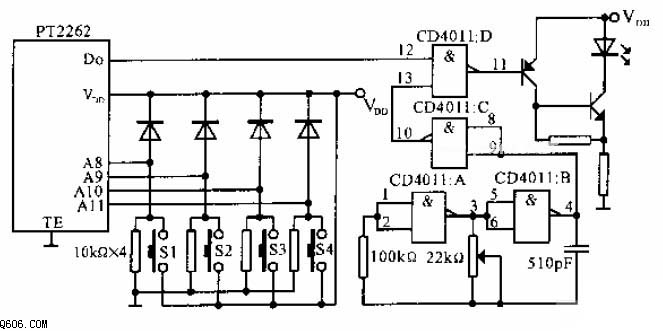

本电路为通用红外遥控 40 kHz 载波信号产生电路，采用编码集成电路 PT2262 构成红外发射器。当 S1～S4 中任意一键或多键按下时，PT2262 加电工作并开始输出脉冲数据流。与此同时，由 CD4011（两个与非门）构成的脉冲振荡器开始振荡，振荡频率可通过 22 Ω 电位器精确调整至 40 kHz，此频率即为红外载波频率。PT2262 输出的脉冲数据流在 CD4011 中对 40 kHz 载波进行调制，再经三极管驱动红外发光二极管发射红外光信号。
