LM4921双声道耳机放大器典型电路

2026-08-31 3,576 0

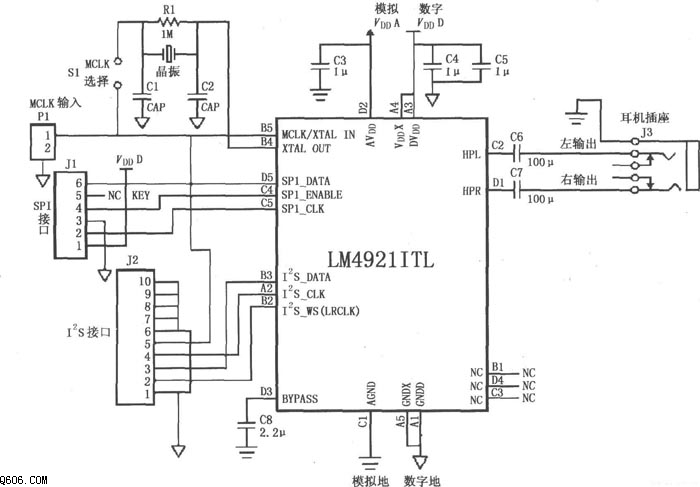

图中为LM4921用于双声道耳机放大器的典型电路。SPI接口总线J1输入控制信号:串行数据SPI-DATA、串行使能SPI-ENABLE、串行时钟SPI-CLK。I2S接口总线J2输入全范围串行数字音频:I2S数据、I2S时钟与I2S字选(如Right/Left Select)。P1输入MCLK信号:S1断开时选外部主时钟,S1短接时选内部晶振(11.2896 MHz)。立体声耳机输出由J3输出,用100 μF电容作隔直流防输出直流损坏耳机。LM4921模拟电源与数字电源相互独立。
