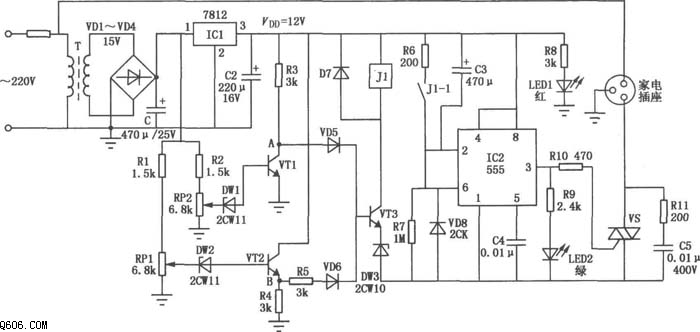

该保护电路由直流稳压、延时、过压欠压保护与执行电路组成。IC1（LM7812）输出12 V。欠压与过压取样保护电路由R2、RP2、稳压管DW1、VT1和R1、RP1、DW2、VT2及或门电路VD5、VD6、VT3、继电器J1构成。VT1~VT3选用3DG4，可控硅VS选6 A/400 V，VD1~VD7选1N4004，J1选JRC-1M 12 V。实现对家用电器在市电过压、欠压及延迟供电下可靠保护。
