本矿用充电指示器在矿灯蓄电池充电时绿色充电指示灯点亮、充满后自动熄灭；蓄电池极接反时黄色指示灯点亮，避免过充或反接造成损失。

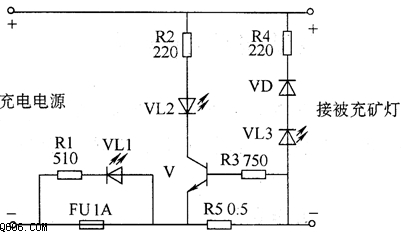

电路由电阻R1~R5、发光二极管V、指示灯VL与熔断器FU组成。充电时发光管点亮VL2；极性正确时VL3不亮，接反时VL3点亮发出黄灯警告；某原因（如内部短路）使FU熔断时VL1点亮。

元器件选择：R1~R4选1/4 W金属膜，R5选用线绕电阻；VD选1N4007；VL1~VL3选φ5 mm高亮发光二极管；V选58050 NPN硅管。
