运放组成的继电器延时释放电路

2026-08-31 3,572 0

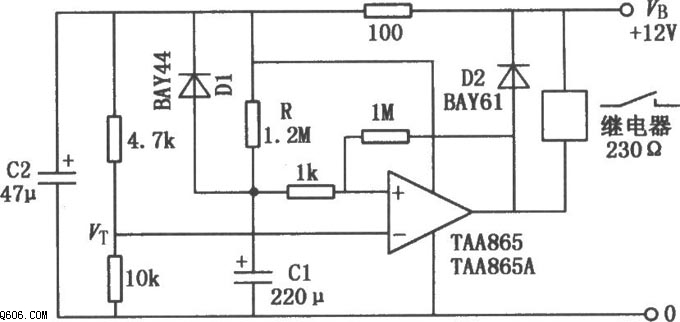

本电路以运算放大器组成继电器延时释放电路。接通电源时,反相输入端为4.7 kΩ与10 kΩ分压的电压VT,而C1尚未充电、同相输入端为低电平,故运放输出为低电平、继电器吸合;同时电源经1.2 MΩ电阻向C1充电。随充电进行,C1电压逐渐升高,一段时间后同相端变为高电平、运放输出反转为高电平、继电器释放。延时长短可通过调节1.2 MΩ电阻改变,按图参数延时约260 s。负载可为继电器线圈、电磁铁线圈或信号灯等显示报警器件。
