对象捕捉在 CAD 中具有重要作用，利用可精确快速绘图。对象捕捉是状态栏里的工具，开关快捷键是 F3，或直接点击对象捕捉按钮（灰色关闭、蓝色打开）。

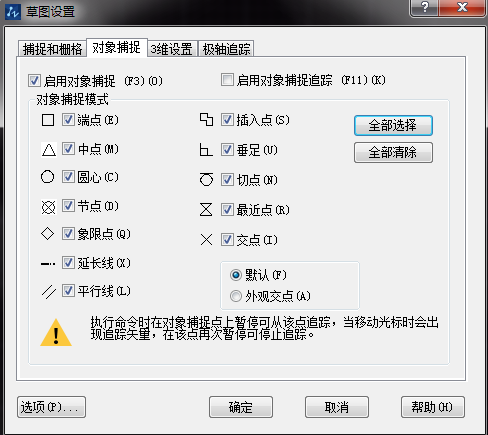

鼠标放在对象捕捉上单击右键选择设置，弹出草图设置对话框，在对象捕捉选项里选“全部选择”并确定。 这样画图选择点时就会选定光标附近所有特殊点（端点、中点、象限点、切点等）。绘图时对象捕捉打开、鼠标接近这些点时特殊点即显示出来。 例如执行直线命令进行第二点选择时，接近圆的象限点、圆心都有提示，确定选择时直接点击左键即可， 这样选择方便快捷、保证绘图精度。
